FAG B7006-C-T-P4S-UL vřetenové ložisko

FAG B7006-C-T-P4S-UL vřetenové ložisko

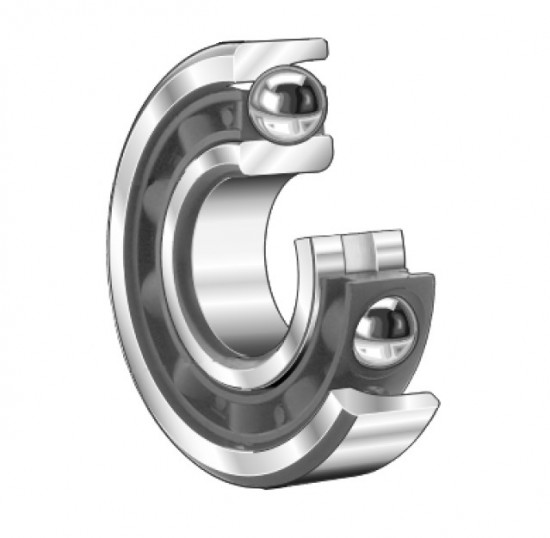

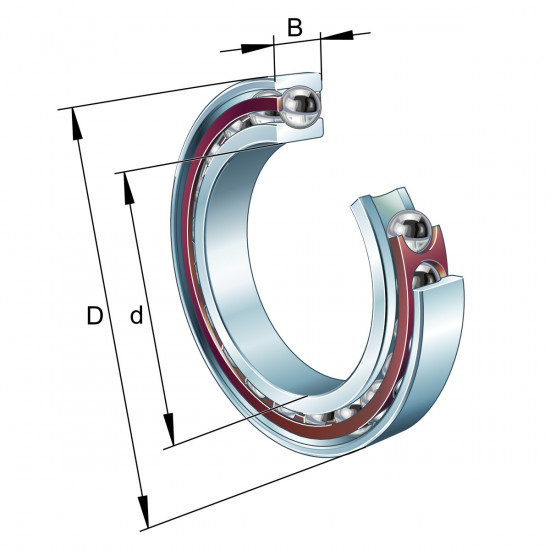

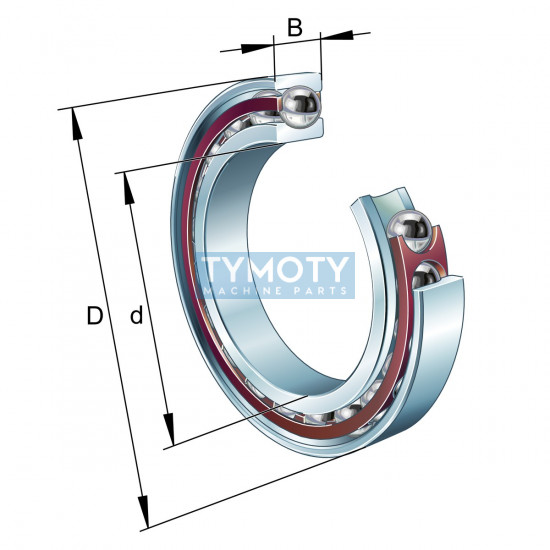

Vřetenové ložisko FAG B7006-C-T-P4S-UL je vysoce přesné jednořadé kuličkové ložisko s kosoúhlým stykem, konstruované pro uložení hlavních vřeten obráběcích strojů. Vyznačuje se stykovým úhlem 15° (označení C) a je vybaveno masivní oknovou klecí z fenolické pryskyřice vyztužené textilní tkaninou (označení T), která je vedena vnějším kroužkem. Ložisko je v provedení pro univerzální párování (UL) s lehkým předpětím, což umožňuje jeho montáž do dvojic i sad v uspořádání O, X nebo tandem bez nutnosti použití vymezovacích podložek.

Alternativní označení a identifikace

• Výrobce: FAG (člen skupiny Schaeffler)
• Objednací kód (PID): 0191502700000
• EAN: 4012801167116
• Alternativní zápisy: B7006-C-T-P4S-UL, B7006CTP4SUL, B7006 C T P4S UL
• Ekvivalenty a náhrady: 106HCUL, 2MM9106WI CR SUL, 7006 C TR SUL P3, 7006CDGA/P4A, 7006UC T1 G/GL P42, EX30, 7CE1 UL

Konstrukční vlastnosti a materiály

• Vysoká přesnost: Třída tolerance P4S (rozměrová přesnost odpovídá P4/ABEC 7, přesnost chodu dosahuje parametrů P2/ABEC 9).
• Optimalizovaná geometrie: Konstrukce s velkými ocelovými kuličkami zajišťuje vysokou únosnost a tuhost při středních otáčkách.
• Klec: Textilitem vyztužená fenolická pryskyřice (T), vhodná pro provozní teploty do +100 °C.
• Univerzální provedení: Umožňuje libovolné párování při zachování definovaného předpětí.

Předpětí a tuhost (pro různé úrovně)

Při montáži v sadách dochází ke zvýšení sil předpětí a tuhosti uložení. Hodnoty pro toto ložisko při univerzálním uspořádání jsou:

• Lehké (L): Síla 74 N, Tuhost 32 N/µm
• Střední (M): Síla 254 N, Tuhost 57 N/µm
• Vysoké (H): Síla 516 N, Tuhost 82 N/µm

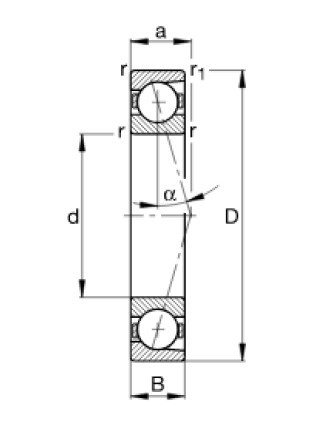

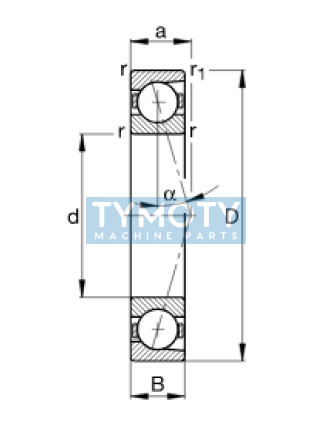

Montážní rozměry

• Min. průměr osazení hřídele (da): 36 mm (h12)
• Max. průměr osazení tělesa (Da): 49 mm (H12)
• Max. poloměr zaoblení (ra): 1 mm
• Vzdálenost vrcholů tlakových kuželů (a): 12,3 mm
