FAG B7005-C-T-P4S-UL vřetenové ložisko

FAG B7005-C-T-P4S-UL vřetenové ložisko

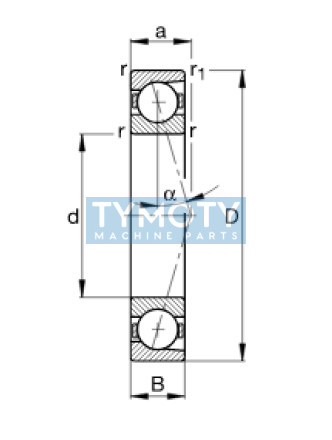

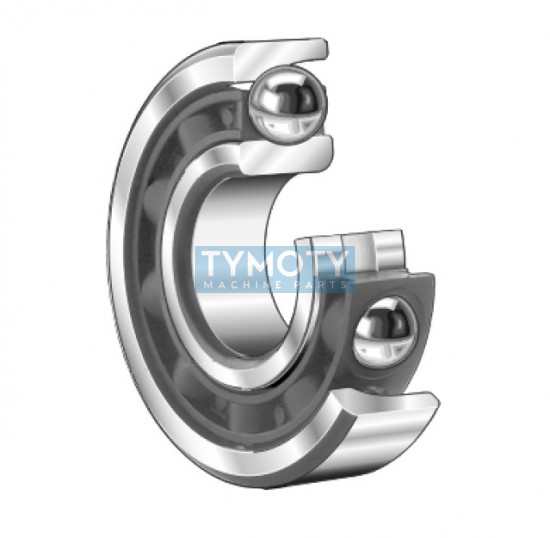

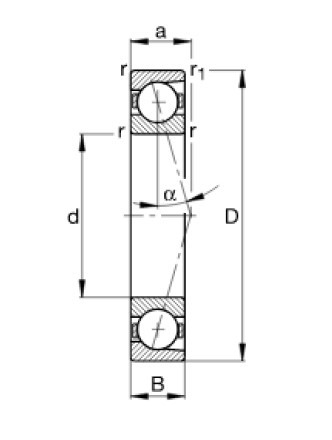

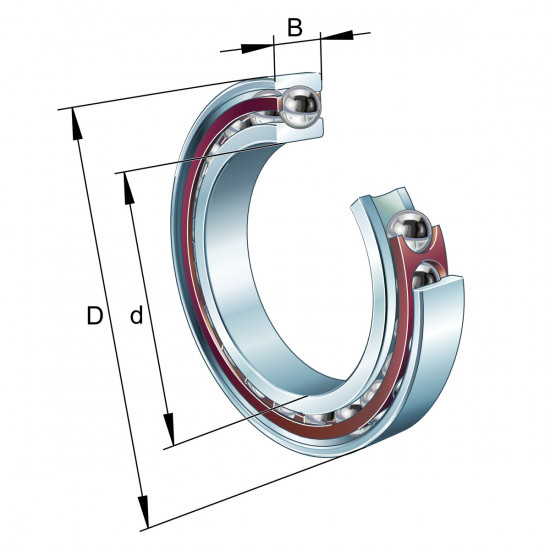

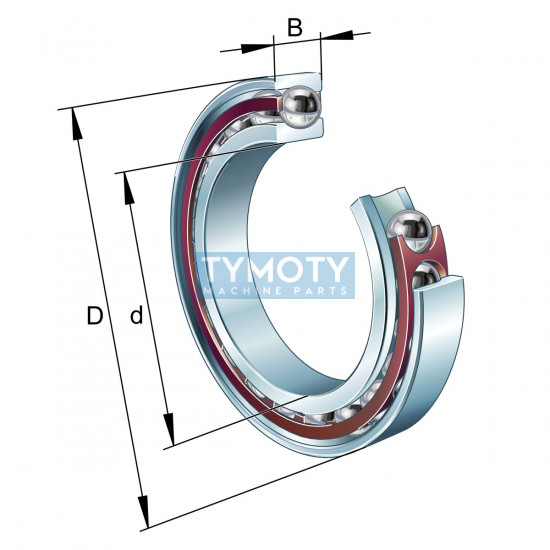

FAG B7005-C-T-P4S-UL je vysoce přesné, nerozebíratelné jednořadé kuličkové ložisko s kosoúhlým stykem, navržené pro uložení vřeten s vysokými nároky na přesnost a otáčkovou schopnost. Ložisko disponuje stykovým úhlem 15° (označení C) a je vybaveno lehkou oknovou klecí z fenolické pryskyřice zesílené textilní tkaninou (označení T), která je vedena vnějším kroužkem. Tento model je v provedení pro univerzální párování (UL) s lehkým předpětím, což umožňuje jeho montáž v uspořádání do tandemu, zády k sobě (O) nebo čely k sobě (X) bez nutnosti použití vymezovacích podložek.

Alternativní označení a identifikace

Produkt je identifikován pod následujícími kódy a označeními: B7005-C-T-P4S-UL FAG, B7005C.T.P4S.UL, B7005CTP4SUL, 016727517-0000. EAN: 4012801167093. Jako ekvivalentní náhradu lze v určitých aplikacích zvážit typ 7005CDGA/P4A (doporučujeme ověřit shodu parametrů). Klíčové identifikátory: 10028734, SCHAEFFLER B7005.

Konstrukční a materiálové provedení

• Materiál kroužků a valivých prvků: Vysoce kvalitní standardní ocel pro valivá ložiska.
• Geometrie: Jednořadé ložisko s kosoúhlým stykem, úhel 15°.
• Klec (T): Textiloplast (fenolická pryskyřice s textilní tkaninou), vhodná pro provozní teploty do 100 °C.
• Třída přesnosti (P4S): Rozměrová přesnost odpovídá ISO 4 (ABEC 7), přesnost chodu odpovídá ISO 2 (ABEC 9).
• Uspořádání (UL): Univerzální provedení pro montáž v sadách s lehkým předpětím.

Technická specifikace a přesnost

Ložiska v přesnosti P4S od výrobce FAG představují standard překračující běžnou normu ISO P4. Vysoká přesnost chodu je kritická pro eliminaci vibrací a dosažení vysoké kvality povrchu při obrábění. Ložisko je v nezakrytém provedení (bez těsnění) a je dodáváno konzervované pro následné domazání tukem nebo olejem dle požadavků aplikace.

Montáž a uspořádání

Vzhledem k univerzálnímu párování (UL) je možné ložiska libovolně kombinovat do duplexních nebo triplexních sad. Při montáži do páru zády k sobě (uspořádání O) nebo čely k sobě (uspořádání X) je automaticky dosaženo lehkého předpětí. Správná axiální poloha ložiska je klíčová pro vymezení vnitřní vůle. Doporučené rozměry připojovacích součástí: d_a = 30 mm (h12), D_a = 42 mm (H12).

Oblast použití

Primární využití ložiska B7005-C-T-P4S-UL je v uložení hlavních vřeten obráběcích strojů (frézky, brusky, soustruhy), kde je vyžadována extrémní tuhost uložení při vysokých otáčkách a minimální nárůst teploty v provozu.
