FAG B7004-C-T-P4S-UL vřetenové ložisko

FAG B7004-C-T-P4S-UL vřetenové ložisko

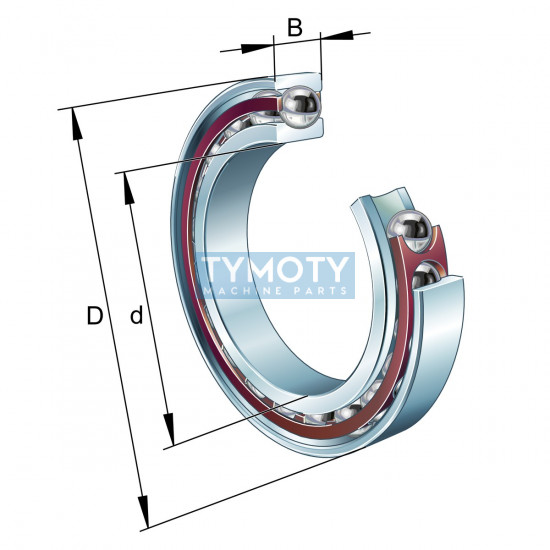

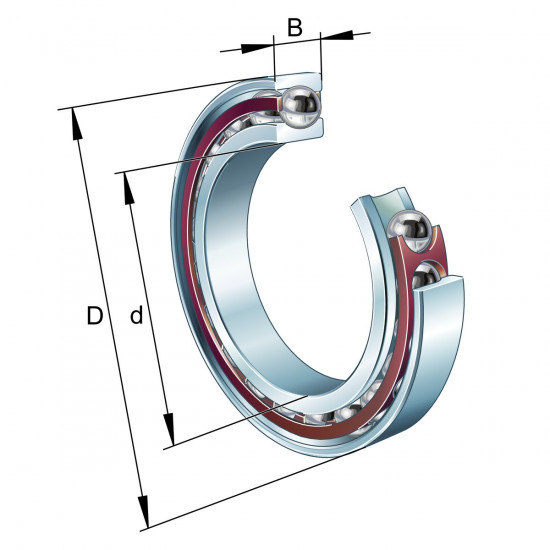

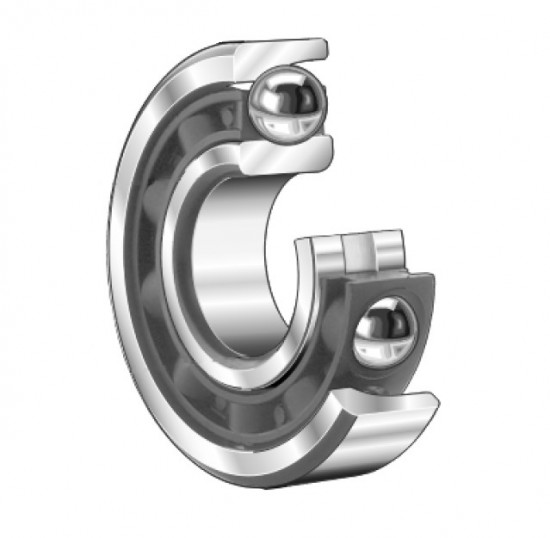

FAG B7004-C-T-P4S-UL je vysoce přesné nerozebíratelné jednořadé kuličkové ložisko s kosoúhlým stykem, speciálně navržené pro vřetena obráběcích strojů. Produkt kombinuje vysokou nosnost s extrémní tuhostí a je optimalizován pro střední až vysoké otáčky. Ložisko disponuje stykovým úhlem 15° (označení C) a je osazeno lehkou oknovou klecí z fenolické pryskyřice zesílené textilní tkaninou (označení T), která je vedená osazením vnějšího kroužku, což minimalizuje tření a vývin tepla.

Alternativní označení a identifikace

Typové kódy: B7004-C-T-P4S-UL, B7004CTP4SUL, B7004C.T.P4S.UL, 019003528-0000, 104HCUL, 2MM9104WI CR SUL, 7004 C TR SUL P3, 7004CDGA/P4A, 7004UC T1 G/GL P42, EX20 7CE1 UL.
Identifikátory: PID 10065151, EAN 4012801167079, ECLASS 23-05-08-03.

Konstrukční prvky a vlastnosti

• Přesnost P4S: Standard FAG překračující třídu přesnosti P4 dle DIN 620; kombinuje rozměrovou přesnost P4/ABEC 7 s přesností chodu P2/ABEC 9.
• Univerzální párování (UL): Ložisko je určeno pro univerzální montáž do sad (uspořádání O, X nebo tandem) s lehkým předpětím bez nutnosti distančních podložek.
• Klec T: Masivní textilní laminát (fenolická pryskyřice), vhodný pro dlouhodobý provoz při teplotách do +100 °C.
• Geometrie: Válcová díra, optimalizovaný vnitřní profil pro maximální dynamickou stabilitu.

Hlavní výhody a funkční charakteristika

• Vysoká přesnost chodu: Zajišťuje minimální házení vřetena, což je kritické pro kvalitu obráběného povrchu.
• Tepelná stabilita: Fenolická klec a optimalizovaná vnitřní konstrukce snižují energetické ztráty.
• Flexibilita montáže: Díky univerzálnímu provedení UL lze ložiska libovolně kombinovat do tuhých sad.

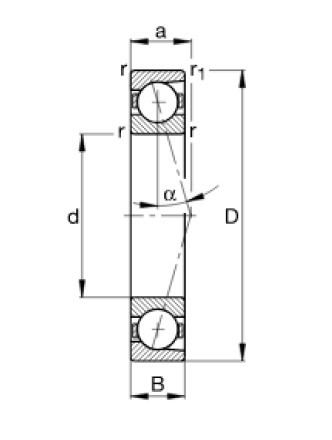

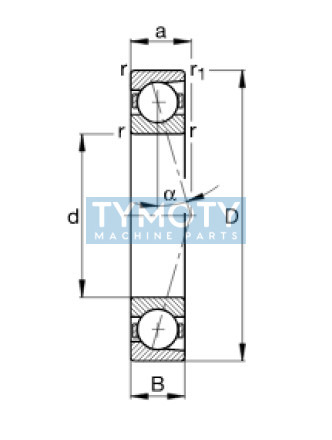

Montážní a instalační parametry

• Průměr osazení hřídele (da): 25 mm (h12)
• Průměr osazení tělesa (Da): 37 mm (H12)
• Maximální poloměr zaoblení (ra): 0,6 mm
• Axiální tuhost (ca L): 23 N/µm (při lehkém předpětí)
• Vzdálenost (a): 10,2 mm (vzdálenost mezi vrcholy tlakových kuželů)
