FAG B7003-C-T-P4S-UL vřetenové ložisko

FAG B7003-C-T-P4S-UL vřetenové ložisko

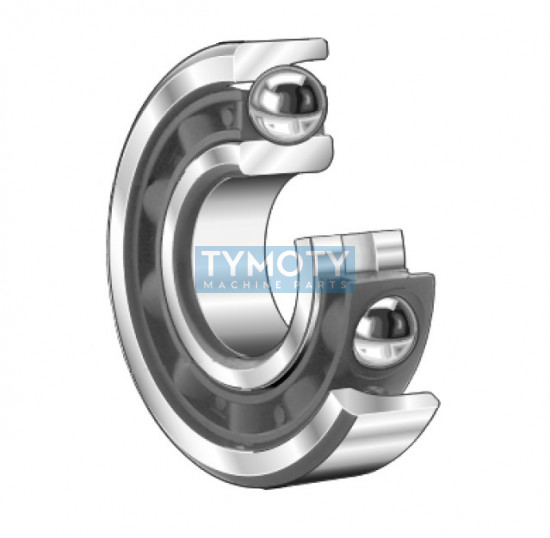

FAG B7003-C-T-P4S-UL je vysoce přesné jednořadé kuličkové ložisko s kosoúhlým stykem, navržené pro náročné aplikace vřeten obráběcích strojů. Jedná se o nerozebíratelné ložisko se stykovým úhlem 15°, které se vyznačuje vysokou tuhostí a schopností pracovat při velmi vysokých otáčkách. Ložisko je vybaveno lehkou oknovou klecí z fenolické pryskyřice zesílené textilní tkaninou (označení T), která je vedena vnějším kroužkem, což minimalizuje odstředivé síly a tření při rotaci. Provedení UL (Universal Light) umožňuje univerzální párování ložisek do libovolných sestav (O, X, tandem) s dosažením definovaného lehkého předpětí bez nutnosti použití vymezovacích podložek.

Alternativní označení a identifikace

Typové značení: B7003-C-T-P4S-UL, B7003-CT-P4S-UL, B7003C.T.P4S.UL
Identifikační čísla: Číslo výrobce 019149948-0000, EAN 4012801167062, PID 0191499480000
Ekvivalenty a náhrady: 103HCUL, 2MM9103WI, CR SUL 7003 C TR SUL P3, 7003CDGA/P4A, 7003UC T1 G/GL P42, EX17, 7CE1 UL, 10068181 (Keywords: B7003CTP4SUL, FAGB7003, SCHAEFFLERB7003)

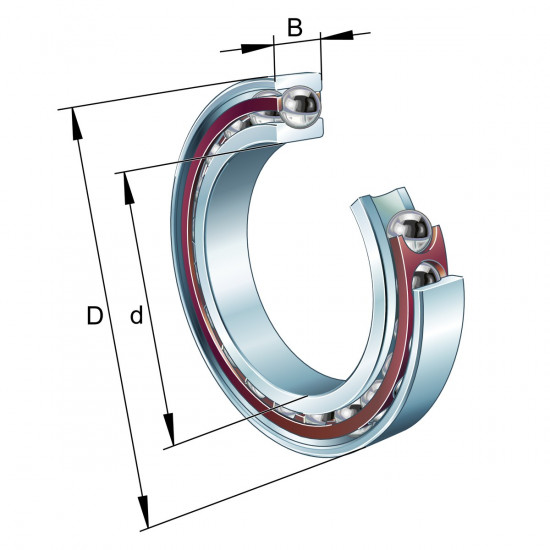

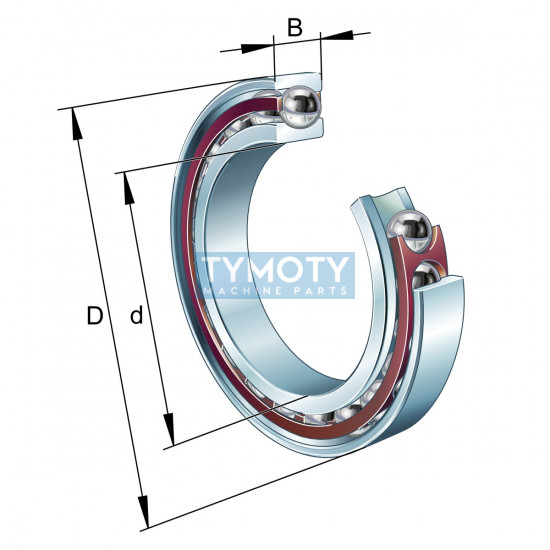

Geometrie a konstrukční prvky

• Stykový úhel: 15° (označení C) zajišťuje optimální poměr mezi radiální a axiální únosností při vysokých otáčkách.
• Třída přesnosti P4S: Mezní tolerance a přesnost chodu dle standardu FAG překonávají požadavky normy ISO 4 (ABEC 7) a dosahují v přesnosti chodu úrovně ISO 2 (ABEC 9).
• Univerzální párování: Konstrukce UL umožňuje montáž jednotlivých ložisek do sad s lehkým předpětím při libovolném uspořádání.
• Materiál: Kroužky i valivé prvky jsou vyrobeny ze standardní vysoce čisté oceli pro valivá ložiska.
• Klec: Masivní oknová klec z vrstvené tkaniny (fenolická pryskyřice) pro provozní teploty do +100 °C.

Hlavní výhody a funkční charakteristika

• Extrémní přesnost: Třída P4S zaručuje minimální házení a vibrace, což je klíčové pro kvalitu povrchu při obrábění.
• Vysokootáčkový potenciál: Díky lehké kleci a optimalizované vnitřní geometrii dosahuje ložisko až 70 000 ot/min při mazání olejovou mlhou.
• Flexibilita montáže: Odpadá nutnost párování konkrétních kusů ve výrobě díky univerzálnímu provedení UL.
• Nízká produkce tepla: Snížené tření díky textilní kleci prodlužuje životnost maziva a celého uložení.

Montáž a údržba

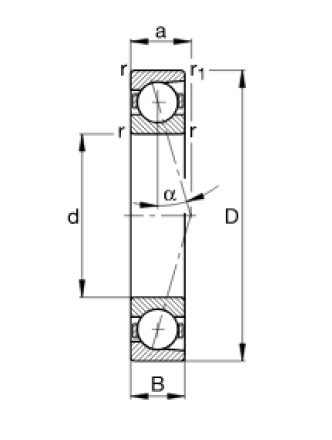

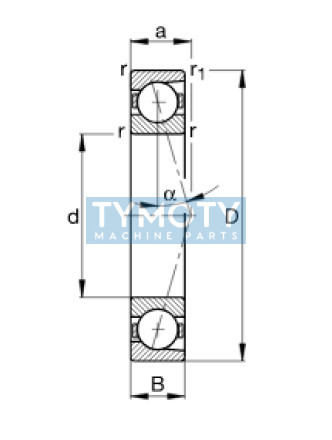

Ložisko je dodáváno v konzervovaném stavu, připravené k domazání plastickým mazivem nebo k provozu v olejové lázni/mlze. Při montáži je nutné dodržet čistotu prostředí a správné rozměry osazení: průměr osazení hřídele (da) 21 mm (tolerance h12) a průměr osazení v tělese (Da) 32 mm (tolerance H12). Maximální rádius zaoblení hřídele je 0,3 mm. Vnitřní vůle ložiska je definována až po montáži nastavením axiální polohy vůči protilehlému ložisku.
