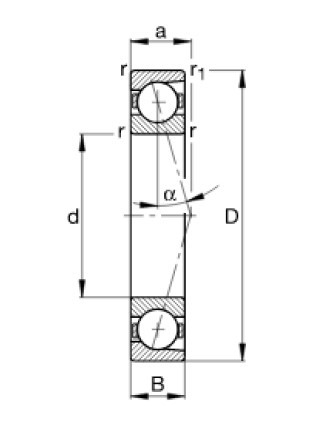

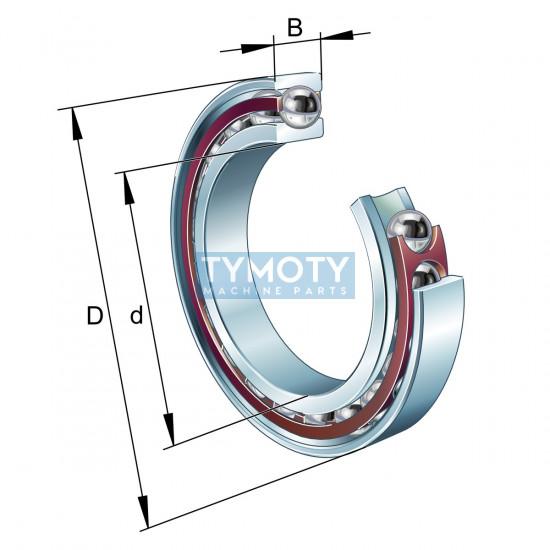

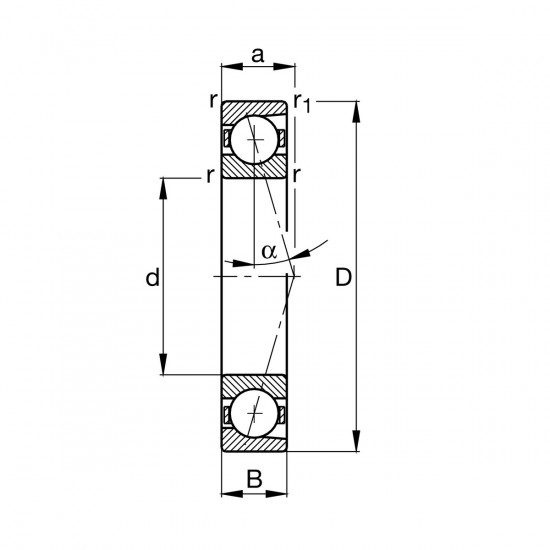

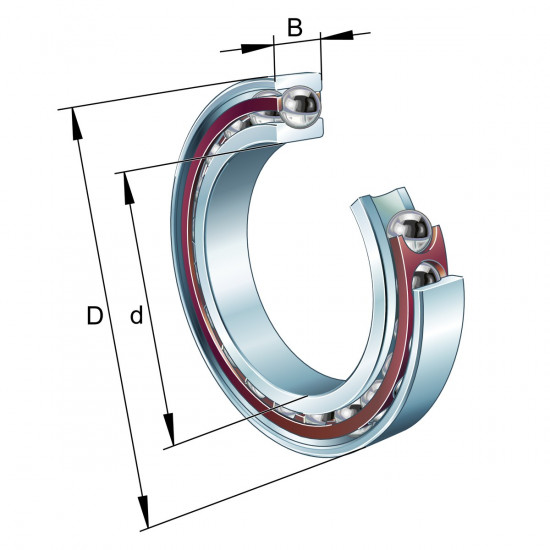

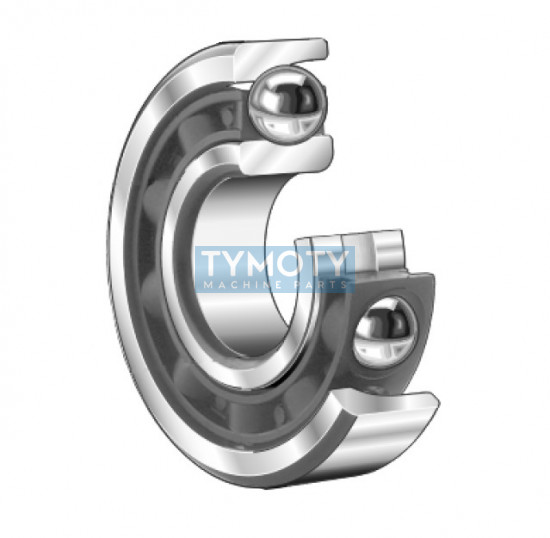

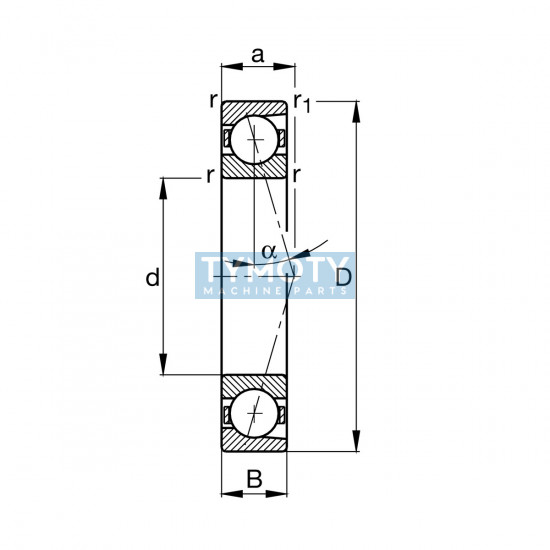

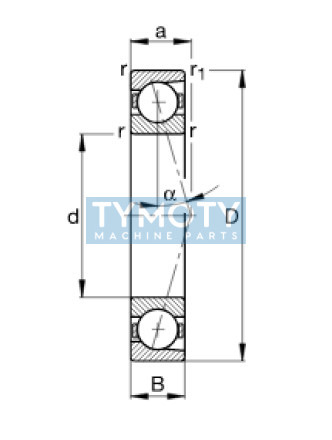

FAG B7000-C-T-P4S-UL představuje vysoce přesné nerozebíratelné jednořadé kuličkové ložisko s kosoúhlým stykem, navržené pro aplikace s extrémními nároky na přesnost chodu a vysoké otáčky, typicky pro hlavní vřetena obráběcích strojů. Ložisko disponuje stykovým úhlem 15° a je vybaveno masivní textitovou klecí vedenou vnějším kroužkem. Díky provedení UL je ložisko univerzálně párovatelné pro vytváření ložiskových sad s definovaným lehkým předpětím.

Alternativní označení a identifikace:

Typové označení: B7000-C-T-P4S-UL, B7000C-T-P4S-UL, B7000C.T.P4S.UL
Ekvivalenty a náhrady: 7000CDGA/P4A (SKF), L.7000 CTP4SUL FAG
Identifikační číslo výrobce: 016727487-0000

Složení a funkční vlastnosti:

• C - Stykový úhel: Optimalizovaný úhel 15° pro dosažení vysokých otáček při zachování radiální a axiální tuhosti.
• T - Textilní klec: Masivní okénková klec z fenolické pryskyřice zesílené textilní tkaninou, vedená vnějším kroužkem, vhodná pro trvalý provoz do 100 °C.
• P4S - Vysoká přesnost: Standard FAG překračující normu ISO 4 (ABEC 7) v tolerancích házení (odpovídá ISO 2).
• UL - Univerzální provedení: Určeno pro párování do libovolných sestav (O, X, tandem) s lehkým předpětím bez nutnosti vyrovnávacích podložek.

Funkční charakteristika:

Ložisko je navrženo pro přenos kombinovaného radiálního a axiálního zatížení v jednom směru. Pro zachycení obousměrných sil je nutná montáž v páru proti druhému ložisku. Díky přesnosti P4S a nízkému tření textitové klece vykazuje minimální nárůst teploty i při vysokých otáčkách.

Montáž a uspořádání:

Univerzálně párovatelná ložiska v provedení UL lze montovat v následujících konfiguracích:
- Tandemové uspořádání: Pro zvýšení axiální únosnosti v jednom směru.
- Uspořádání do "O" (zády k sobě): Pro vysokou tuhost a zachycení klopných momentů.
- Uspořádání do "X" (čely k sobě): Pro vyrovnání nesouosostí a menší tuhost v ohybu.
