FAG 7310-B-XL-TVP kuličkové ložisko s kosoúhlým stykem

FAG 7310-B-XL-TVP kuličkové ložisko s kosoúhlým stykem

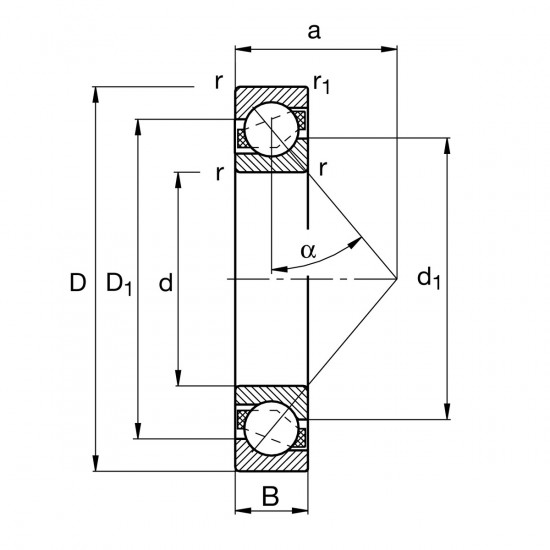

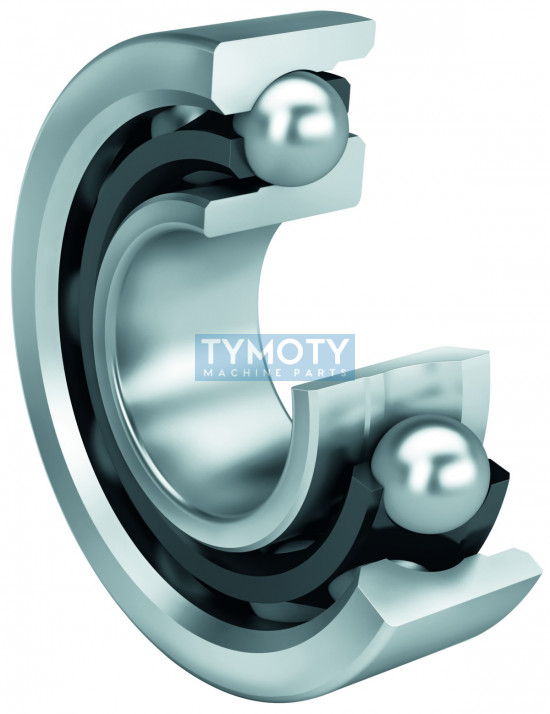

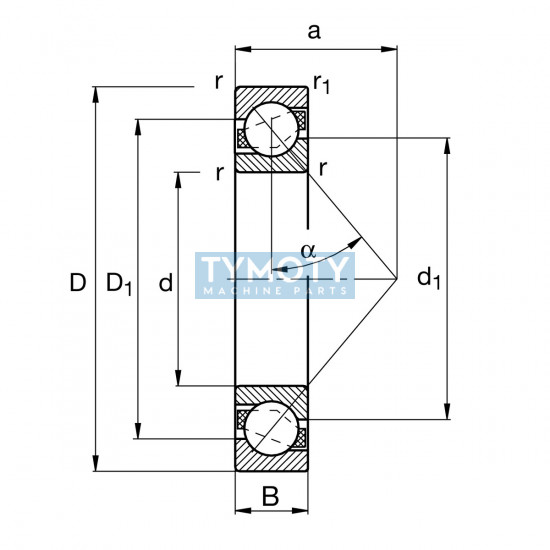

Jednořadé kuličkové ložisko s kosoúhlým stykem FAG 7310-B-XL-TVP představuje vysoce výkonné řešení v prémiovém provedení X-life. Toto nerozebíratelné ložisko je charakteristické stykovým úhlem 40° a optimalizovanou vnitřní konstrukcí, která umožňuje přenášet značná axiální zatížení v jednom směru současně s radiálním zatížením. Pro zajištění axiálního vedení v obou směrech musí být toto ložisko vždy namontováno proti druhému ložisku, které zachycuje síly v opačném smyslu.

Alternativní označení a identifikace

Typové označení: 7310-B-XL-TVP, 7310-B-TVP, 7310B.TVP, 7310BXLTVP
EAN: 4012801166577
PID / Číslo výrobce: 10017489 / 016726081-0000
Ekvivalenty a náhrady: SKF 7310BEP, NSK 7310BEAT85, FAG 7310B.TVP2, SCHAEFFLER 7310

Geometrie a konstrukční prvky

• X-life provedení: Vyšší úroveň kvality povrchů a optimalizovaná geometrie oběžných drah zajišťují vyšší dynamickou únosnost, nižší tření a prodlouženou životnost.
• Klec TVP: Masivní okénková klec vyrobená ze vstřikovaného polyamidu 6,6 zesíleného skelnými vlákny, vedená kuličkami.
• Stykový úhel: Konstrukční úhel 40° (označení B) pro maximální schopnost přenosu axiálních sil.
• Třída přesnosti: Odpovídá standardu P6 (lepší než PN), zajišťující vysokou přesnost chodu.
• Materiál: Vysoce kvalitní ocel pro valivá ložiska se stabilizací pro provozní teploty (S0).

Hlavní výhody a funkční charakteristika

• Zvýšená únosnost: Díky standardu X-life ložisko dosahuje lepších výkonových parametrů ve srovnání se standardními variantami.
• Teplotní stabilita: Kroužky ložiska jsou rozměrově stabilizovány až do teploty +150 °C.
• Nízká hlučnost: Optimalizovaná klec TVP a kvalita valivých těles přispívají k tichému chodu i při vysokých otáčkách.
• Efektivní mazání: Konstrukce umožňuje efektivní distribuci maziva (olej i plastické mazivo).

Montáž a údržba

Vnitřní axiální vůle ložiska není pevně stanovena z výroby, ale je definována až po montáži nastavením vzájemné polohy vůči protilehlému ložisku. Při instalaci je nutné dodržet minimální průměr osazení hřídele (da min = 61 mm) a dbát na maximální rádiusy zaoblení (ra max = 2 mm). Ložisko je dodáváno v nenamazaném stavu, což vyžaduje aplikaci vhodného maziva dle podmínek provozu.

Oblast použití

Ložiska tohoto typu jsou určena pro uložení s vysokými nároky na tuhost a přesnost při kombinovaném zatížení. Typické aplikace zahrnují převodovky, čerpadla, kompresory, vřetena obráběcích strojů a elektromotory, kde dochází k výraznému axiálnímu namáhání.
