FAG 6209-C kuličkové ložisko

FAG 6209-C kuličkové ložisko

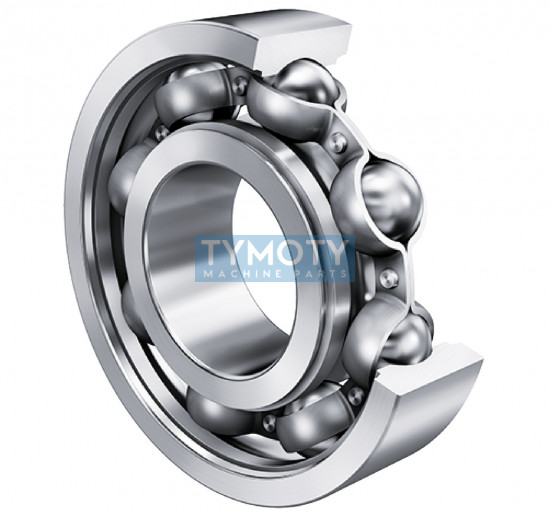

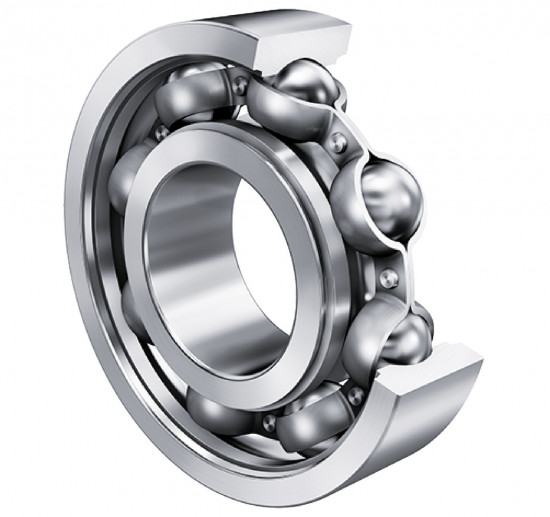

Jednořadé kuličkové ložisko s hlubokou drážkou FAG 6209-C patří do vylepšené generace C (Generation C) předního výrobce Schaeffler. Toto otevřené ložisko je vyrobeno z vysoce kvalitní standardní oceli pro valivá ložiska a vyznačuje se optimalizovanou vnitřní konstrukcí, která zajišťuje nižší hlučnost a vyšší efektivitu provozu. Ložisko disponuje zvýšenou třídou přesnosti P6 a je určeno pro přenos radiálního i axiálního zatížení v obou směrech.

Alternativní označení a identifikace:

Typové značení: 6209-C (open) FAG, 6209-C FAG, 6209-B FAG, 6209 FAG, 6209-HLH FAG, 6209C, FAG6209, 6209FAG, 6209, SCHAEFFLER6209, 6209SCHAEFFLER
Identifikátory: PID: 6209 -C (open), EAN: 4064328378339, Číslo výrobce: 082297975-0000, Interní kód: 619471

Geometrie a konstrukce:

• Generace C: Optimalizovaná vnitřní konstrukce pro snížení tření a vibrací.
• Díra: Válcová díra pro standardní montáž na hřídel.
• Klec: Lisovaná ocelová klec (označení JN) s vysokou pevností.
• Přesnost: Třída přesnosti P6 (odpovídá ABEC 3), překonávající standardní normu PN.
• Vnitřní vůle: Normální radiální vůle (CN).
• Těsnění: Otevřené provedení (bez těsnění) pro provoz v olejové lázni nebo mazání plastickým mazivem.

Technická specifikace a montážní rozměry:

• Minimální průměr osazení hřídele (da min): 52 mm
• Maximální průměr osazení tělesa (Da max): 78 mm
• Maximální poloměr zaoblení (ra max): 1 mm
• Minimální rozměr zkosení (r min): 1,1 mm
• Průměr osazení vnitřního kroužku (d1): 56,63 mm
• Průměr osazení vnějšího kroužku (D1): 72,35 mm
• Teplotní stabilizace: Kroužky rozměrově stabilizované do 120 °C (SN).

Hlavní výhody a funkční charakteristika:

Ložisko FAG generace C nabízí výrazně tišší chod ve srovnání s předchozími řadami díky vylepšené kinematice a vysoké čistotě použité oceli. Otevřené provedení umožňuje snadnou domazávání a efektivní odvod tepla při vysokých otáčkách. Díky přesnosti P6 je zajištěna vysoká přesnost otáčení a stabilita uložení i v náročnějších aplikacích.

Oblast použití:

Vhodné pro elektromotory, převodovky, zemědělské stroje, čerpadla a všeobecné strojírenství, kde jsou vyžadovány vysoké otáčky, spolehlivost a schopnost přenášet kombinované zatížení.
