FAG 6209-C-2HRS (2RS) kuličkové ložisko

FAG 6209-C-2HRS (2RS) kuličkové ložisko

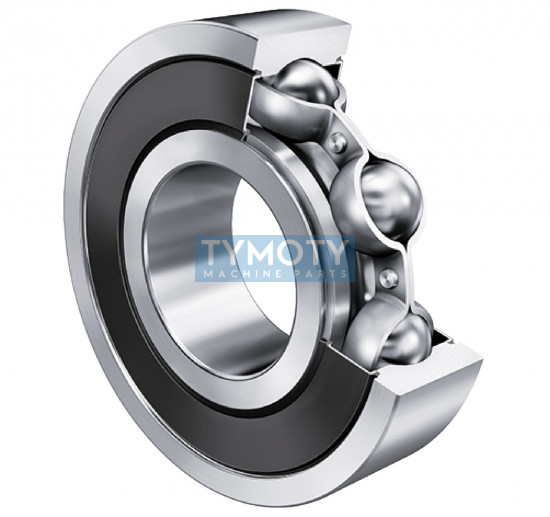

Jednořadé radiální kuličkové ložisko 6209-C-2HRS od výrobce FAG (součást koncernu Schaeffler) představuje modernizovanou variantu "Generation C". Tato generace se vyznačuje optimalizovanou vnitřní konstrukcí, která zajišťuje nižší hladinu hluku, snížené tření a vyšší efektivitu provozu. Ložisko je vybaveno oboustranným kontaktním těsněním (2HRS) z nitril-butadienového kaučuku (NBR), které účinně chrání vnitřní prostor před nečistotami a vlhkostí při zachování maziva GA13 po celou dobu životnosti ložiska.

Alternativní označení a identifikace:

• Předchůdce a ekvivalenty: 6209-2RSR, 6209 2RS, 6209-C-2RSR
• Výrobní kódy: 082299730-0000, 6209C2HRS, 6209 -C-2HRS (-2RSR)
• EAN: 4064328378353
• Další identifikátory: 10147160, FAG6209, 6209FAG, 62092HRS, SCHAEFFLER6209, 6209SCHAEFFLER

Konstrukční prvky a geometrie

• Generace C: Optimalizovaná vnitřní geometrie pro zlepšení kinematiky valivých těles.
• Těsnění 2HRS: Oboustranné kontaktní těsnění z elastomeru (vulkanizovaná pryž) s vylepšeným těsnicím účinkem.
• Klec JN: Lisovaná ocelová klec pro vedení kuliček, zajišťující vysokou tuhost a teplotní odolnost.
• Třída přesnosti P6: Zvýšená přesnost rozměrů a chodu (odpovídá ABEC 3), překonávající standardní tolerance PN.
• Stabilizace SN: Kroužky jsou tepelně stabilizovány pro provozní teploty až do +120 °C.
• Vnitřní vůle CN: Normální radiální vůle pro standardní uložení.

Funkční charakteristika a výhody

• Celoživotní mazání: Naplněno vysoce kvalitním plastickým mazivem, které nevyžaduje údržbu po celou dobu provozu.
• Vysoká těsnost: Kontaktní břity 2HRS minimalizují únik maziva a zabraňují vniku prachu a vody.
• Univerzální zatížení: Schopnost přenášet radiální zatížení i axiální síly v obou směrech.
• Tichý chod: Díky vyšší přesnosti P6 a vylepšenému povrchu oběžných drah vykazuje ložisko minimální vibrace.

Montážní rozměry a tolerance

• Minimální osazení hřídele (da min): 52 mm
• Maximální osazení tělesa (Da max): 78 mm
• Maximální rádius zaoblení (ra max): 1 mm
• Minimální rozměr sražení (r min): 1,1 mm
• Průměr osazení vnitřního kroužku (d1): 56,63 mm
• Průměr osazení vnějšího kroužku (D1): 72,35 mm
