FAG 6208-C-C3 kuličkové ložisko

FAG 6208-C-C3 kuličkové ložisko

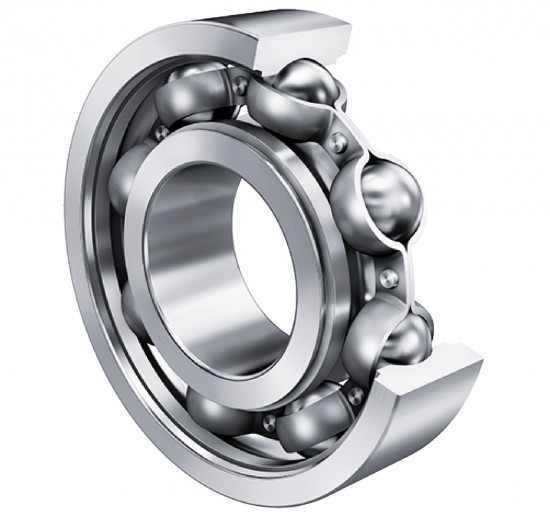

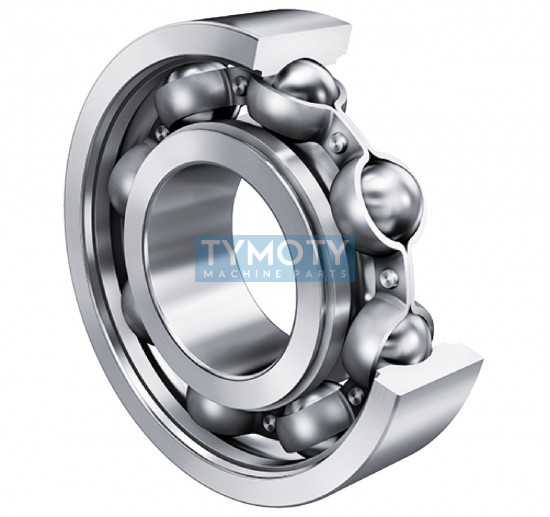

Jednořadé radiální kuličkové ložisko FAG 6208-C-C3 patří do modernizované generace C, která se vyznačuje optimalizovanou vnitřní konstrukcí pro snížení tření a hlučnosti. Toto ložisko s válcovou dírou je vyrobeno ze standardní ložiskové oceli a je konstruováno jako otevřené (nezakryté), což umožňuje efektivní mazání olejem nebo plastickým mazivem přímo v aplikaci. Disponuje mírně zvětšenou radiální vůlí C3 a zvýšenou třídou přesnosti P6.

Alternativní označení a identifikace

• Typové označení: 6208-C-C3, 6208-C-C3 (-C3), 6208 C3
• PID: 6208-C-C3 (-C3)
• Číslo výrobce: 079168035-0030
• EAN: 4047643293938
• Interní kódy: 10141383, 6208CC3, FAG6208, 6208FAG, 6208C3, SCHAEFFLER6208, 6208SCHAEFFLER
• Předchůdce: FAG 6208-C3

Konstrukční a materiálové provedení

• Generace C: Inovovaný vnitřní design pro vyšší výkonnostní parametry.
• Materiál: Standardní ocel pro valivá ložiska (kroužky i valivé prvky).
• Klec: Lisovaná ocelová klec (označení JN) pro vedení kuliček.
• Třída přesnosti: P6 (ABEC 3), což je vyšší standard než běžná tolerance PN.
• Radiální vůle: C3 – mírně zvětšená radiální vůle pro kompenzaci teplotní roztažnosti.
• Těsnění: Bez těsnění (otevřené provedení).

Technická specifikace a geometrie

Ložisko je rozměrově stabilizováno pro provozní teploty do +120 °C (označení SN). Minimální průměr osazení hřídele (da min) je 47 mm a maximální průměr osazení tělesa (Da max) činí 73 mm. Minimální velikost zkosení (rmin) je 1,1 mm a maximální rádius zaoblení (ra max) je 1 mm. Přesná geometrie ramen kroužků (D1, D2, d1, d2) zajišťuje optimální dosedací plochy při montáži.

Hlavní výhody a funkční charakteristika

• Všestrannost: Schopnost přenášet radiální i axiální zatížení v obou směrech.
• Vysokootáčkový provoz: Díky nízkému tření generace C a přesnosti P6 dosahuje vysokých limitních otáček.
• Tepelná odolnost: Spolehlivý provoz v širokém rozmezí od -30 °C do +120 °C.
• Nízká hlučnost: Optimalizované oběžné dráhy snižují vibrace během chodu.

Oblast použití a montáž

Vhodné pro uložení hřídelí v převodovkách, elektromotorech a obráběcích strojích, kde je vyžadována vysoká přesnost a spolehlivost. Díky zvětšené vůli C3 je ideální pro aplikace s rizikem vzniku teplotních rozdílů mezi vnitřním a vnějším kroužkem. Montáž se provádí lisováním nebo ohřevem, ložisko je dodáváno bez maziva a vyžaduje domazání v rámci systému mazání stroje.
