FAG 6208-C-2Z kuličkové ložisko

FAG 6208-C-2Z kuličkové ložisko

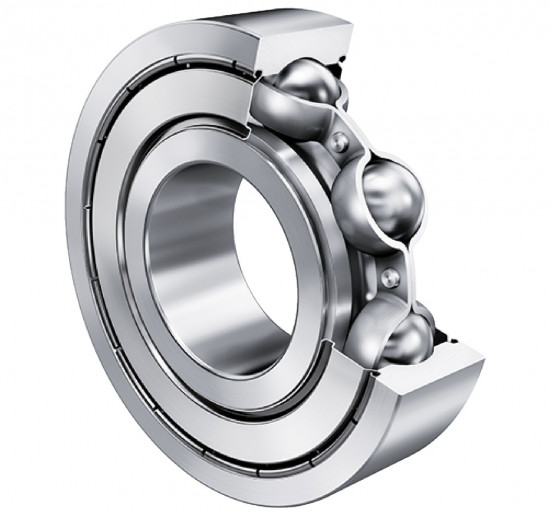

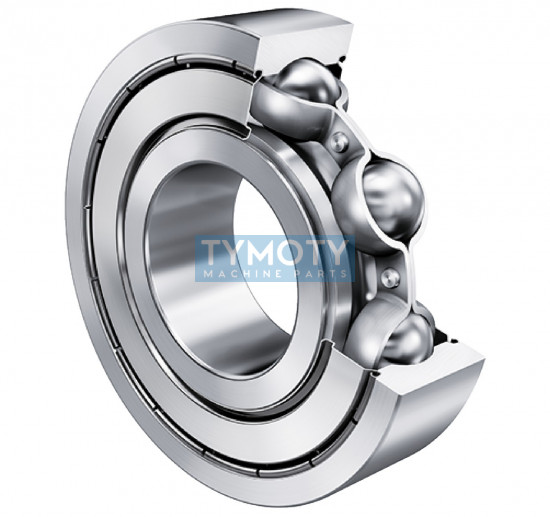

Jednořadé kuličkové ložisko FAG 6208-C-2Z je vysoce výkonné ložisko z modernizované řady Generation C. Tato generace se vyznačuje optimalizovanou vnitřní geometrií, která snižuje tření, hlučnost a zvyšuje provozní spolehlivost. Ložisko je osazeno oboustranným bezkontaktním plechovým krytem (2Z) a je naplněno standardním mazivem pro valivá ložiska GA13, což zajišťuje celoživotní bezúdržbový provoz při běžných podmínkách.

Alternativní označení a identifikace

Tento produkt je znám pod různými technickými zápisy a kódy: 6208-C-2Z, 6208-C-2Z (-2Z) FAG, 6208C2Z, FAG 6208-2Z (předchůdce), 6208CZZZZ, Schaeffler 079071520-0000. EAN: 4047643293679, PID: 10120207.

Konstrukční prvky a geometrie

• Generation C: Inovovaná vnitřní konstrukce pro nižší energetické ztráty a tišší chod.
• Těsnění 2Z: Oboustranné bezkontaktní ocelové kryty chránící ložiskový prostor před hrubými nečistotami bez zvýšení třecího odporu.
• Třída přesnosti P6: Vyšší přesnost chodu a rozměrů oproti standardní třídě PN (ABEC 3).
• Ocelová klec JN: Dvoudílná lisovaná klec z ocelového plechu vedená kuličkami.
• Tepelná stabilizace: Kroužky jsou rozměrově stabilizovány pro provozní teploty až do +120 °C (označení SN).
• Radiální vůle CN: Normální radiální vnitřní vůle pro standardní aplikace.

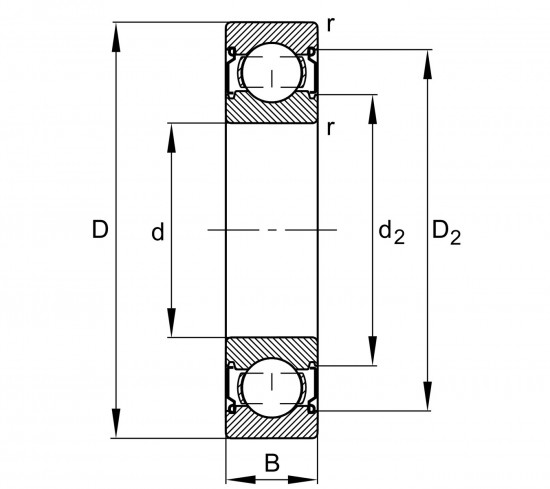

Montážní rozměry a tolerance

• Min. průměr osazení hřídele (da min): 47 mm
• Max. průměr osazení tělesa (Da max): 73 mm
• Max. poloměr zaoblení (ra max): 1 mm
• Min. rozměr hrany (r min): 1,1 mm
• Průměr osazení vnitřního kroužku (d1): 51,88 mm
• Průměr osazení vnějšího kroužku (D1): 67,6 mm

Hlavní výhody a funkční charakteristika

Ložisko je navrženo pro přenos radiálního zatížení a částečně i axiálního zatížení v obou směrech. Díky mazivu GA13 a těsnění 2Z je vhodné pro aplikace, kde je vyžadována dlouhá životnost bez nutnosti domazávání. Konstrukce Generation C minimalizuje vibrační emise, což ložisko předurčuje pro použití v elektromotorech a přesných strojních zařízeních.
