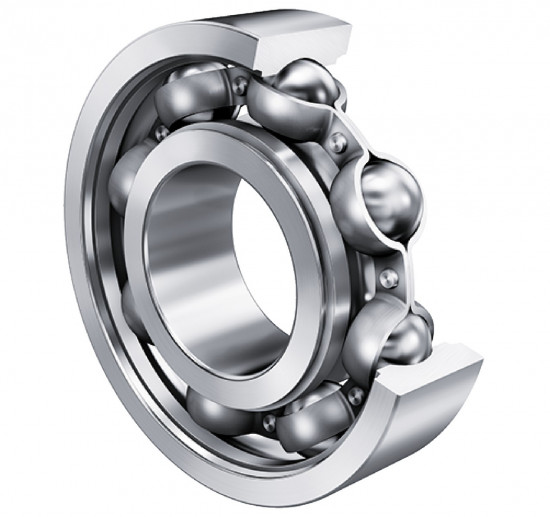

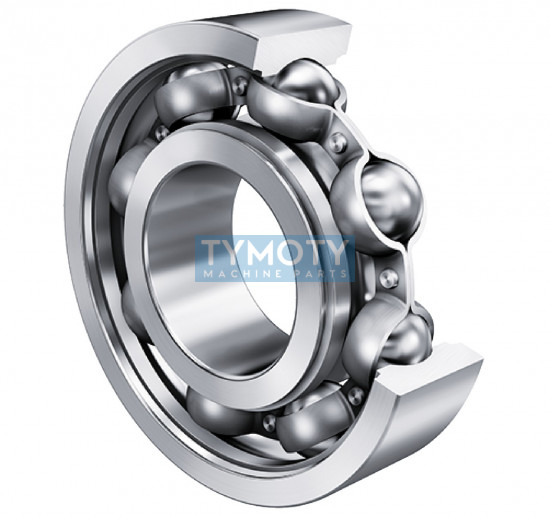

FAG 6205-C-C3 kuličkové ložisko

FAG 6205-C-C3 kuličkové ložisko

Jednořadé kuličkové ložisko FAG 6205-C-C3 představuje moderní generaci C (Generation C), která se vyznačuje optimalizovanou vnitřní konstrukcí. Jedná se o otevřené ložisko bez těsnění s válcovou dírou a ocelovou klecí, které je navrženo pro vysoké otáčky a radiální i axiální zatížení v obou směrech. Díky třídě přesnosti P6 a radiální vůli C3 je vhodné pro aplikace s vyššími provozními teplotami nebo vysokými nároky na plynulost chodu.

Alternativní označení a identifikace

• Typové značení: 6205-C-C3, 6205-C-C3 (>V)
• Výrobce: FAG (součást skupiny Schaeffler)
• Kódy výrobce (PID): 062166140-0030, 6205 -C-C3 (-C3)
• EAN: 4054372588914
• Ekvivalentní označení: 6205CC3, FAG6205, 6205FAG, 6205C3, 10104713, SCHAEFFLER6205

Geometrie a konstrukční prvky

• Konstrukční generace: Generace C se sníženou hlučností a optimalizovaným třením.
• Vnitřní vůle: C3 - mírně zvětšená radiální vůle pro kompenzaci teplotní roztažnosti.
• Třída přesnosti: P6 (vyšší než standardní PN), odpovídá normě ABEC 3.
• Klec: Lisovaná ocelová klec (označení JN) vedená kuličkami.
• Provedení kroužků: Bez příruby a bez drážky pro pojistný kroužek na vnějším kroužku.
• Materiál: Standardní vysoce čistá ocel pro valivá ložiska s teplotní stabilizací do +120 °C.

Funkční charakteristika

Ložisko 6205-C-C3 Generation C využívá vylepšenou kinematiku valivých těles, což vede k nižším energetickým ztrátám a nižší provozní teplotě ve srovnání se standardní řadou 6205. Zvýšená přesnost chodu P6 zajišťuje snížení vibrací. Vůle C3 je kritická pro uložení, kde dochází k výraznému ohřevu hřídele nebo v případech s pevným uložením obou kroužků (přesah).

Montážní rozměry a údržba

• Minimální průměr osazení hřídele (da min): 30,6 mm
• Maximální průměr osazení tělesa (Da max): 46,4 mm
• Maximální poloměr zaoblení (ra max): 1 mm
• Mazání: Ložisko je dodáváno v nakonzervovaném stavu, vyžaduje domazání plastickým mazivem nebo provoz v olejové lázni podle typu aplikace.
