FAG 6204-C-C3 kuličkové ložisko

FAG 6204-C-C3 kuličkové ložisko

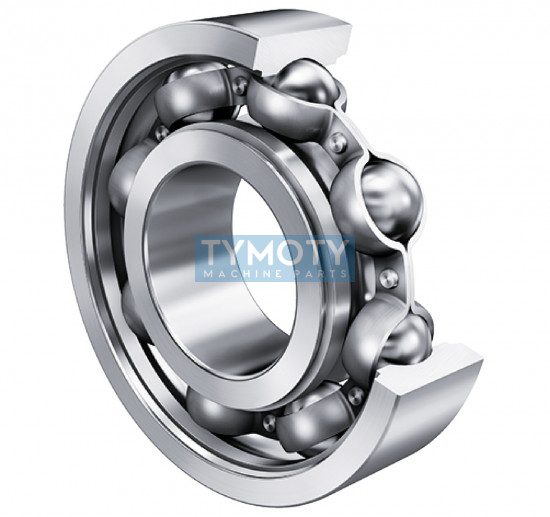

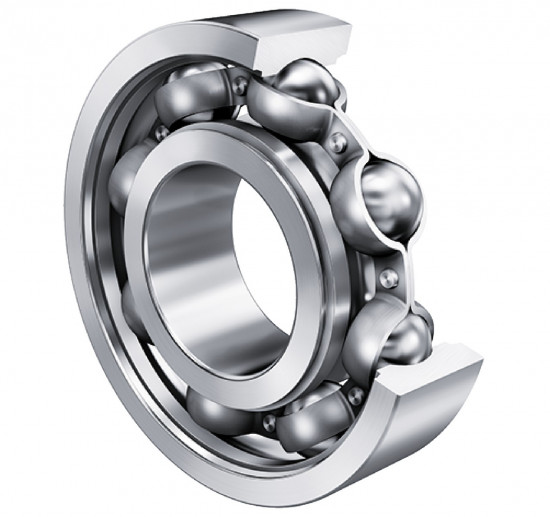

FAG 6204-C-C3 je vysoce výkonné jednořadé kuličkové ložisko s hlubokou drážkou z generace C (Generation C), které představuje průmyslový standard v oblasti spolehlivosti a efektivity. Toto ložisko je navrženo pro optimalizované tření a nízkou hlučnost při zachování vysoké únosnosti. Jedná se o otevřenou variantu bez těsnění, která vyžaduje externí mazání a je určena pro provoz v prostředí, kde je zajištěna ochrana proti nečistotám nebo kde dochází k cirkulaci maziva. Konstrukce využívá standardní ocel pro valivá ložiska s tepelnou stabilizací kroužků až do +120 °C.

Alternativní označení a identifikace

• Výrobce: FAG (součást skupiny Schaeffler)
• Typové označení: 6204-C-C3, 6204-C-C3-V, 6204CC3
• EAN: 4012802383744
• PID výrobce: 062163159-0030
• Alternativní kódy: 10104691, FAG6204, 6204FAG, 6204C3, SCHAEFFLER6204

Geometrie a konstrukční prvky

• Konstrukce: Jednořadé kuličkové ložisko s hlubokou drážkou, generace C.
• Klec: Lisovaná ocelová klec (označení JN) zajišťuje přesné vedení valivých těles.
• Radiální vůle: C3 (mírně zvětšená radiální vůle), vhodná pro eliminaci tepelné roztažnosti při vysokých otáčkách nebo teplotních rozdílech mezi kroužky.
• Přesnost: Třída přesnosti P6 (ABEC 3), překonávající standardní tolerance PN.
• Profil díry: Válcová díra pro standardní uložení na hřídel.
• Vnější kroužek: Hladký, bez příruby nebo drážky pro pojistný kroužek.

Funkční charakteristika

Ložisko FAG 6204-C-C3 je konstruováno pro přenos radiálního zatížení a současně i axiálního zatížení v obou směrech. Díky provedení Generation C dochází k výraznému snížení energetických ztrát a vibrací. Zvětšená vůle C3 je klíčová pro aplikace s rizikem vysokého zahřátí hřídele, kde by standardní vůle mohla vést k zadření ložiska v důsledku tepelné dilatace.

Oblast použití

Vzhledem k přesnosti P6 a zvýšené vůli C3 je toto ložisko ideální pro:

• Elektromotory a generátory s vysokými provozními otáčkami.
• Průmyslové převodovky a dmychadla.
• Zemědělskou techniku a dopravníkové systémy.
• Obráběcí stroje v aplikacích, kde není vyžadováno hermetické utěsnění přímo v ložisku.

Montáž a údržba

Ložisko je dodáváno v nezakrytém stavu bez přednaplněného maziva (Bearing not greased). Před uvedením do provozu je nezbytné aplikovat vhodné plastické mazivo nebo zajistit mazání olejovou lázní/mlhou. Montážní rozměry: minimální průměr osazení hřídele (da min) je 25,6 mm a maximální průměr osazení tělesa (Da max) je 41,4 mm. Maximální poloměr zaoblení (ra max) je 1 mm.
