FAG 6204-C-2Z kuličkové ložisko

FAG 6204-C-2Z kuličkové ložisko

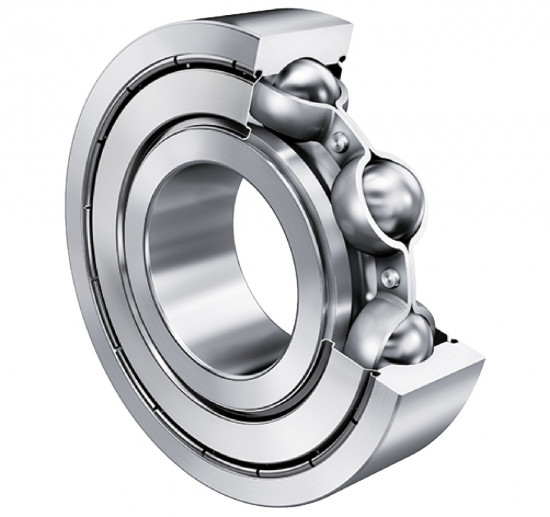

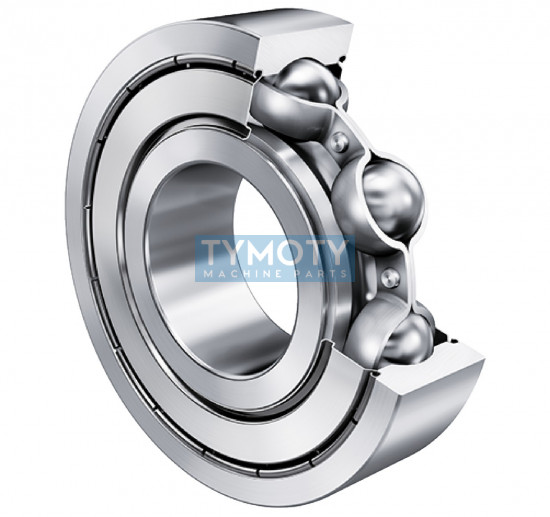

FAG 6204-C-2Z je jednořadé radiální kuličkové ložisko nové generace C (Generation C), které je konstruováno s důrazem na snížení hlučnosti, tření a zvýšenou energetickou účinnost. Ložisko je vyrobeno z vysoce kvalitní ložiskové oceli a je osazeno bezkontaktními plechovými kryty po obou stranách (2Z), které chrání vnitřní prostor před vniknutím nečistot a zároveň zamezují úniku plastického maziva. Díky optimalizované vnitřní geometrii a vysoké přesnosti chodu třídy P6 je vhodné pro aplikace s vysokými nároky na otáčky a provozní spolehlivost.

Alternativní označení a identifikace

6204-C-2Z, 6204C2Z, FAG6204, 62042Z, 6204-2Z, SCHAEFFLER6204, 6204CZZZZ, L.6204-2Z, 6204 C-2Z FAG. PID: 059372109-0000, SAP ID: 10104687, EAN: 4054372546686. Alternativní zápisy: 6204 -C-2Z (-2Z).

Konstrukční a materiálové vlastnosti

• Typ ložiska: Jednořadé radiální kuličkové ložisko Generation C.
• Těsnění: Oboustranné bezkontaktní plechové kryty (označení 2Z) zajišťující nízké tření.
• Materiál: Standardní ocel pro valivá ložiska s tepelnou stabilizací kroužků (SN) do 120 °C.
• Klec: Lisovaná ocelová klec (JN) pro vedení kuliček.
• Přesnost chodu: Zvýšená třída přesnosti P6 (ABEC 3), překonávající standardní tolerance.
• Vnitřní vůle: Normální radiální vůle (CN/Group N).
• Mazivo: Naplněno nízkohlučným plastickým mazivem GA14 pro celoživotní provoz bez nutnosti údržby.

Technická specifikace a montážní rozměry

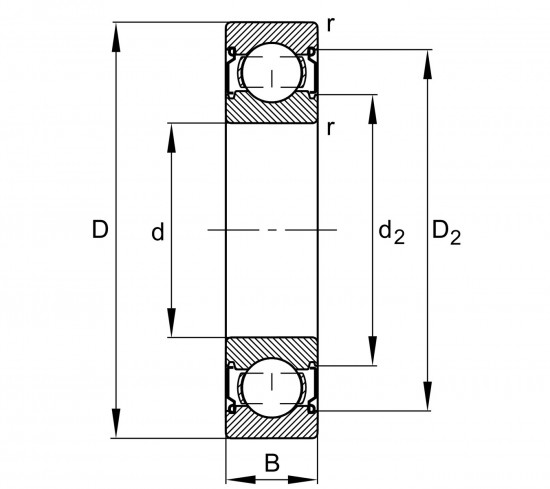

Konstrukce ložiska odpovídá moderním standardům Schaeffler pro snížení energetických ztrát. Montážní rozměry jsou kritické pro správné uložení: minimální průměr osazení hřídele (da min) je 25,6 mm a maximální průměr osazení tělesa (Da max) je 41,4 mm. Maximální rádius zaoblení (ra max) činí 1 mm. Ložisko je rozměrově stabilizováno pro provozní teploty do +120 °C.

Funkční charakteristika

Ložisko je navrženo pro přenášení vysokých radiálních zatížení a současně zvládá i axiální zatížení v obou směrech. Díky bezkontaktnímu těsnění 2Z dosahuje ložisko vysokých mezních otáček srovnatelných s otevřenou variantou, přičemž si zachovává výhody uzavřeného provedení s celoživotní náplní maziva. Konstrukční řada Generation C vykazuje až o 35 % nižší hlučnost oproti standardním řadám.

Oblast použití

Vzhledem ke svým vlastnostem je ložisko ideální pro elektromotory, domácí spotřebiče, převodovky, čerpadla a další zařízení vyžadující tichý chod a minimální údržbu. Je vhodné pro průmyslové aplikace, kde je vyžadována vysoká přesnost P6 a dlouhá životnost při vysokých otáčkách.
