FAG 6204-C-2HRS-C3 (2RS C3) kuličkové ložisko

FAG 6204-C-2HRS-C3 (2RS C3) kuličkové ložisko

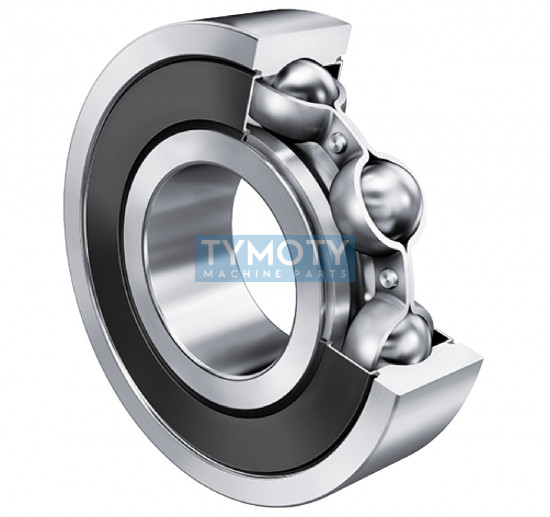

Jednořadé radiální kuličkové ložisko FAG 6204-C-2HRS-C3 je vysoce výkonný komponent řady Generation C, navržený pro optimální rovnováhu mezi hlučností, třením a spolehlivostí. Toto ložisko je z výroby naplněno kvalitním plastickým mazivem GA14 s nízkou hlučností a je opatřeno oboustranným kontaktním těsněním, což z něj činí bezúdržbovou jednotku připravenou k okamžité montáži. Díky zvětšené radiální vůli C3 a stabilizaci kroužků je ložisko vhodné pro aplikace s vyššími provozními teplotami a otáčkami.

Alternativní označení a identifikace:

Základní značení: 6204-C-2HRS-C3, 6204-2RS C3, 6204-C-2HRS-C3 (-2RSR-C3)
Výrobní kódy (PID): 062156586-0030, 10104685, 6204C2HRSC3, FAG6204, 6204FAG, 62042HRSC3
EAN: 4054372588884
Koncentrační značení: SCHAEFFLER6204, 6204SCHAEFFLER

Konstrukční prvky a geometrie

• Těsnění 2HRS: Oboustranné kontaktní pryžové těsnění z nitril-butadienového kaučuku (NBR) vulkanizované na ocelový výztužný kroužek pro maximální ochranu proti prachu a vlhkosti.
• Vnitřní vůle C3: Radiální vůle větší než normální (CN), umožňující kompenzaci tepelné roztažnosti materiálů při provozu.
• Přesnost chodu P6: Zvýšená třída přesnosti chodu (odpovídá ABEC 3) pro stabilnější a tišší provoz ve srovnání se standardní třídou PN.
• Klec JN: Pevná a lehká lisovaná ocelová klec zajišťuje přesné vedení kuliček.
• Stabilizace kroužků (SN): Kroužky jsou tepelně stabilizovány pro provoz až do teploty +120 °C.

Funkční charakteristika

Ložisko FAG Generation C se vyznačuje inovovanou vnitřní konstrukcí, která snižuje třecí moment a emise hluku. Těsnění typu 2HRS efektivně udržuje mazivo uvnitř ložiska po celou dobu jeho životnosti a zabraňuje průniku kontaminantů. Díky kombinaci přesnosti P6 a vůle C3 je ložisko vysoce odolné proti vibracím a je schopno bezpečně přenášet radiální i axiální zatížení v obou směrech.

Oblast použití

Díky své univerzálnosti a vysoké odolnosti je ložisko 6204-C-2HRS-C3 ideální pro široké spektrum průmyslových aplikací:

• Elektromotory a ventilátory.
• Průmyslové převodovky a mechanické pohony.
• Zemědělská technika a čerpadla.
• Rotační zařízení vyžadující nízkou hlučnost a minimální údržbu.

Montáž a údržba

Ložisko je dodáváno ve stavu připraveném k montáži s celoživotní náplní maziva. Při instalaci je nutné dbát na správné montážní rozměry: minimální průměr osazení hřídele (da min) je 25,6 mm a maximální průměr osazení tělesa (Da max) je 41,4 mm. Maximální rádius zaoblení (ra max) je 1 mm. Je nutné se vyvarovat přímých úderů na kroužky ložiska, aby nedošlo k poškození drah nebo těsnění.
