FAG 6202-C-Z kuličkové ložisko

FAG 6202-C-Z kuličkové ložisko

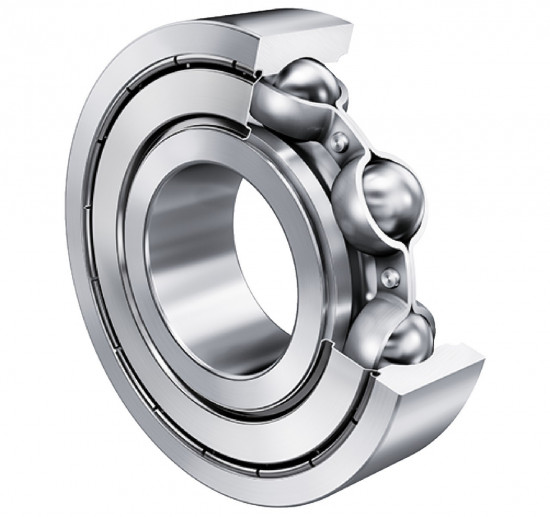

Jednořadé radiální kuličkové ložisko FAG 6202-C-Z náleží do inovované řady Generation C, která je navržena pro zajištění vyšší efektivity, tiššího chodu a sníženého tření. Tento model je vybaven jednostranným bezkontaktním plechovým štítem (Z) a vyznačuje se vysokou přesností chodu odpovídající toleranční třídě P6. Ložisko je vyrobeno z ložiskové oceli s tepelnou stabilizací kroužků pro provoz v teplotách do 120 °C a je dodáváno bez předplněného maziva, což umožňuje flexibilní volbu mazacího média (olej nebo plastické mazivo) podle konkrétní aplikace.

Alternativní označení a identifikace:

• Značení výrobce: 6202-C-Z
• Číslo výrobce (PID): 059929693-0000
• Identifikační kód: 6202-C-Z>V
• Ekvivalenty a náhrady: 6202-SK, 6202 CZ FAG, 6202 C-Z
• Typové řady: 62..-C-Z, Generation C

Geometrie a konstrukční prvky:

• Generation C: Optimalizovaná vnitřní konstrukce pro snížení energetických ztrát a hlučnosti.
• Těsnění Z: Jednostranný ocelový bezkontaktní štít chránící vnitřní prostor před hrubými nečistotami bez zvýšení třecího momentu.
• Tolerance P6: Vyšší třída přesnosti (Class 6) pro náročné uložení s minimálními házivostmi.
• Klec JN: Robustní ocelová lisovaná klec pro vedení valivých těles.
• Stabilizace SN: Materiálová úprava zajišťující rozměrovou stálost kroužků při provozu do 120 °C.
• Vnitřní vůle CN: Normální radiální vůle dle ISO norem pro standardní provozní podmínky.

Technická specifikace a montážní rozměry:

• Minimální průměr osazení hřídele (da min): 19,2 mm
• Maximální průměr osazení tělesa (Da max): 30,8 mm
• Maximální rádius zaoblení (ra max): 0,6 mm
• Minimální rozměr sražení (r min): 0,6 mm
• Průměr osazení vnitřního kroužku (d1/d2): 21,06 mm / 20,08 mm
• Průměr osazení vnějšího kroužku (D1/D2): 29 mm / 30,92 mm
• Výpočtový součinitel (f0): 13

Funkční charakteristika a aplikace:

Ložisko FAG 6202-C-Z je určeno pro přenos radiálního zatížení a částečného axiálního zatížení v obou směrech. Díky bezkontaktnímu těsnění na jedné straně je ideální pro aplikace vyžadující vysoké otáčky při zachování základní ochrany proti vnějším vlivům. Typické oblasti použití zahrnují elektromotory, převodovky, domácí spotřebiče a další rotační zařízení, kde je kladen důraz na dlouhou životnost a tichý provoz.
