FAG 6202-C-TVH-C3 kuličkové ložisko

FAG 6202-C-TVH-C3 kuličkové ložisko

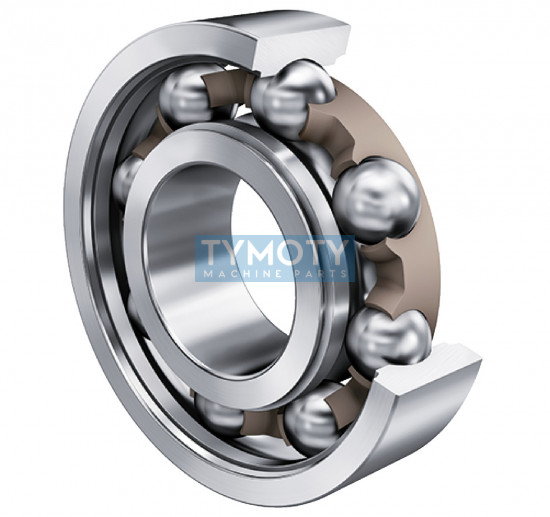

Jednořadé radiální kuličkové ložisko FAG 6202-C-TVH-C3 patří do modernizované řady Generation C, která se vyznačuje optimalizovanou vnitřní konstrukcí pro tichý chod a nízké tření. Ložisko je vybaveno masivní klecí z polyamidu PA66 vyztuženého skleněnými vlákny a disponuje mírně zvětšenou radiální vůlí C3. Konstrukce je otevřená, bez těsnění, určená pro provoz v mazací lázni nebo pro přimazávání plastickým mazivem.

Alternativní označení a identifikace:

• Typové označení: 6202-C-TVH-C3, 6202-C-TVH-C3-V
• PID: 059242248-0030
• EAN: 4054372810312
• Klíčová slova: 10104642, 6202CTVHC3, FAG6202, 6202FAG, 6202TVHC3, SCHAEFFLER6202, 6202SCHAEFFLER
• Ekvivalenty: L.6202 TVH C3, Deep groove ball bearing 62..-C-TVH

Konstrukční prvky a geometrie:

• Generation C: Vylepšená vnitřní geometrie ložiska pro zvýšení účinnosti a snížení hlučnosti.
• Klec TVH: Masivní polymerová klec z polyamidu PA66 vyztuženého skleněnými vlákny, vedená kuličkami.
• Vnitřní vůle C3: Radiální vůle větší než normální, vhodná pro aplikace s vysokými teplotami nebo vysokými otáčkami s rizikem tepelné roztažnosti hřídele.
• Přesnost chodu: Zvýšená třída přesnosti P6 (odpovídá ABEC 3), zajišťující precizní rotaci.
• Tepelná stabilizace SN: Kroužky jsou rozměrově stabilizovány pro provozní teploty až do +120 °C.

Technická specifikace a montážní rozměry:

• Minimální průměr osazení hřídele (da min): 19,2 mm
• Maximální průměr osazení tělesa (Da max): 30,8 mm
• Maximální rádius zaoblení (ra max): 0,6 mm
• Minimální sražení hrany (r min): 0,6 mm
• Výpočetní faktor (f0): 13

Hlavní výhody a funkční charakteristika:

Ložisko je navrženo pro zachycování vysokých radiálních sil a středních axiálních sil v obou směrech. Díky polymerové kleci TVH vykazuje nižší hmotnost rotujících částí a lepší tlumicí vlastnosti ve srovnání s plechovou klecí. Otevřené provedení bez těsnění umožňuje maximální otáčkový výkon a snadný přístup maziva k valivým elementům. Není izolováno proti průchodu elektrického proudu.

Oblast použití:

Vhodné pro elektromotory, převodovky, obráběcí stroje a všeobecné strojírenství, kde je vyžadována vysoká přesnost (P6), nízké tření a schopnost pracovat při vyšších provozních teplotách díky vůli C3.
