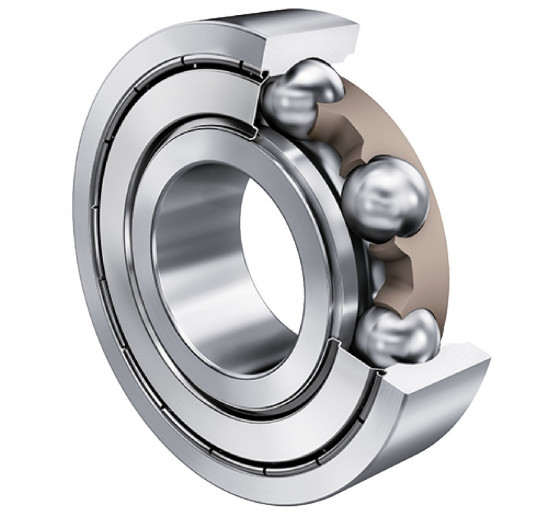

FAG 6201-C-Z-TVH kuličkové ložisko
- Výrobce:
- FAG
- Kód artiklu:
- 357185
- Katalogové číslo:
- L.6201 Z TVH
- EAN:
- 4054372890086
- Množství skladem
- 10 ks
- Skladem u dodavatele
- 386 ks - do 3 pracovních dnů
- Minimální objednatelné množství:
- 1 ks
| Množství od | Cena bez DPH/ks | Cena s DPH/ks | Celkem s DPH |
|---|---|---|---|
| 1 ks | 79,77 Kč | 96,52 Kč | 96,52 Kč |
| 10 ks | 71,79 Kč | 86,87 Kč | 868,70 Kč |
FAG 6201-C-Z-TVH kuličkové ložisko
Jednořadé kuličkové ložisko FAG 6201-C-Z-TVH generace C představuje precizní komponent pro uložení hřídelí s vysokými nároky na otáčky a tichý chod. Konstrukce s optimalizovanou vnitřní geometrií (Generation C) snižuje tření, hlučnost a energetické ztráty. Ložisko je osazeno jednostranným bezkontaktním plechovým krytem (Z) a masivní klecí z polyamidu PA66 zesíleného skleněnými vlákny, což zajišťuje nízkou setrvačnost a vysokou stabilitu při otáčení.
Alternativní označení a identifikace:
Produkt je identifikován pod následujícími kódy a označeními: 6201-C-Z-TVH, 6201-C-Z-TVH>V, 6201-C-Z-TVH (-Z-TVH), 6201CZTVH, 6201ZTVH, FAG 6201, 6201 FAG, SCHAEFFLER 6201, Číslo výrobce: 095877860-0000, EAN: 4054372890086, PID: 10104624.
Konstrukční prvky a geometrie
- Generation C: Modernizovaná řada s vylepšeným vnitřním uspořádáním oběžných drah a povrchovou úpravou pro delší životnost.
- Těsnění Z: Bezkontaktní plechový kryt na jedné straně chránící vnitřní prostor před hrubými nečistotami bez zvýšení krouticího momentu.
- Klec TVH: Masivní polymerová klec vyrobená z polyamidu PA66 s 25 % skleněných vláken pro optimální vedení kuliček.
- Tolerance P6: Zvýšená třída přesnosti chodu a rozměrů, překračující standardní normu PN (P0).
- Tepelná stabilizace SN: Kroužky jsou rozměrově stabilizovány pro provozní teploty až do +120 °C.
| Parametr | Hodnota |
|---|---|
| Vnitřní průměr (d) | 12 mm |
| Vnější průměr (D) | 32 mm |
| Šířka (B) | 10 mm |
| Dynamická únosnost (Cr) | 8 000 N |
| Statická únosnost (C0r) | 3 100 N |
| Mezní únavové zatížení (Cur) | 213 N |
| Mezní otáčky (nG) | 37 000 1/min |
| Referenční otáčky (n?r) | 24 600 1/min |
| Třída přesnosti | P6 (ABEC 3) |
| Radiální vůle | CN (normální) |
| Typ klece | TVH (Polyamid PA66-GF25) |
| Těsnění | Jednostranný plechový kryt (Z) |
| Hmotnost | 0,033 kg (0,039 kg vč. balení) |
| Provozní teplota | -30 °C až +120 °C |
| Materiál | Standardní ložisková ocel |
Technická specifikace a výkon
Ložisko disponuje výpočtovým koeficientem f0 s hodnotou 12,3. Je navrženo pro přenos radiálního zatížení a axiálního zatížení v obou směrech. Tato varianta je dodávána bez maziva (Lubricant: Without), což umožňuje aplikaci specifického plastického maziva dle provozních podmínek. Ložisko není izolováno proti průchodu elektrického proudu.
Montážní rozměry a příprava
- Minimální průměr osazení hřídele (da min): 16,2 mm
- Maximální průměr osazení tělesa (Da max): 27,8 mm
- Maximální poloměr zaoblení (ra max): 0,6 mm
- Minimální rozměr zkosení (r min): 0,6 mm
- Průměr ramen vnějšího kroužku (D1): 26 mm
- Průměr ramen vnitřního kroužku (d1): 18,31 mm
Způsoby balení
| Název | Množství | Skladem |
|---|---|---|
| ks | 1 | 10 |
| B0010 | 10 | 0 |
Tento produkt je dostupný také na Slovensku: tymoty.sk
| Číslo výrobce | 095877860-0000 |
|---|---|
| Klec | polyamidová |
| Materiál | ocel |
| Profil díry | válcová |
| Průměr d (mm) | 12 |
| Průměr D (mm) | 32 |
| Šířka B (mm) | 10 |
| Šířka W (mm) | 357185 |
| Teplota maximální °C | +120 |
| Teplota minimální °C | -20 |
| Těsnění | jednostranný kryt, plech |
| Tvar vnějšího kroužku | bez příruby / drážky |
| Typ | kuličkové ložisko |
| Vůle | normální |
| Značení | 6201-C-Z-TVH |
| Značka výrobce | FAG |
-
