FAG 6200-C-Z-C3 kuličkové ložisko

FAG 6200-C-Z-C3 kuličkové ložisko

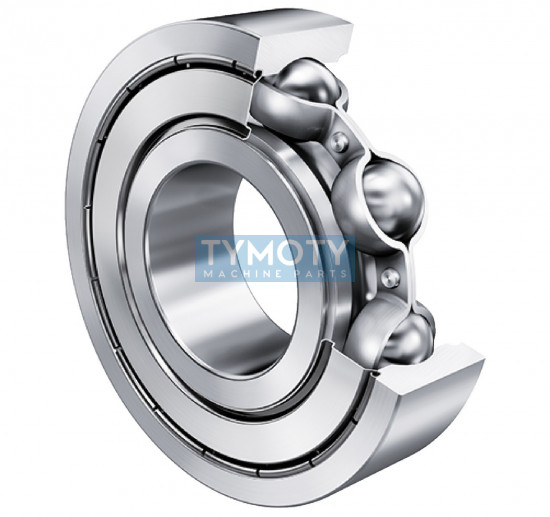

Jednořadé kuličkové ložisko FAG 6200-C-Z-C3 představuje moderní konstrukční řešení generace C (Generation C) od předního světového výrobce Schaeffler. Jedná se o vysoce přesné ložisko s válcovou dírou, které je konstruováno pro zachycování radiálního i axiálního zatížení v obou směrech. Tato varianta je vybavena jednostranným bezkontaktním plechovým krytem (Z), který chrání vnitřní prostor před nečistotami bez zvýšení třecího momentu. Vnitřní radiální vůle je mírně zvětšena (C3), což zajišťuje optimální chod i při vyšších otáčkách nebo teplotních rozdílech mezi kroužky.

Alternativní označení a identifikace

Tento produkt je identifikován pod následujícími kódy a názvy: 6200-C-Z-C3, 6200 -C-Z-C3 (-Z-C3), 6200CZC3, FAG6200, 6200ZC3, SCHAEFFLER6200. Číslo výrobce (EAN): 4012802383577, výrobní číslo (PID): 062315374-0030, interní referenční číslo: 10104564.

Konstrukční prvky a materiálové složení

• Generace C: Optimalizovaná vnitřní konstrukce pro snížení hlučnosti a tření.
• Materiál: Vysoce kvalitní standardní ocel pro valivá ložiska se stabilizací kroužků pro provoz do +120 °C (SN).
• Klec: Lisovaná ocelová klec typu JN zajišťuje přesné vedení valivých těles.
• Těsnění: Jednostranný plechový kryt (shield) typu Z, vhodný pro vysokorychlostní aplikace.
• Přesnost: Vyšší třída přesnosti P6 (odpovídá ABEC 3) zajišťuje klidný chod a nízké vibrace.
• Profil díry: Standardní válcová díra bez drážky nebo příruby na vnějším kroužku.

Technická specifikace a dynamika

Ložisko disponuje optimalizovanou kinematikou, která se projevuje v nadstandardních hodnotách dynamické únosnosti (7 kN). Díky třídě přesnosti P6 dosahuje produkt vynikajících parametrů házení a stability při vysokých otáčkách, které jsou limitovány hodnotou 40 500 ot/min. Konstrukce Generation C minimalizuje energetické ztráty a snižuje provozní teplotu ložiska v aplikaci.

Pokyny k montáži a údržbě

Při montáži je nutné dodržet minimální průměr osazení hřídele (da min = 14,2 mm) a maximální průměr osazení tělesa (Da max = 25,8 mm). Maximální poloměr zaoblení (ra max) je 0,6 mm. Ložisko je dodáváno bez plastického maziva (nenaplněno), což umožňuje volbu maziva dle specifických provozních podmínek (plastické mazivo nebo olej). Vzhledem k jednostrannému krytování je ložisko vhodné pro aplikace s centrálním mazáním nebo v uzavřených skříních.
