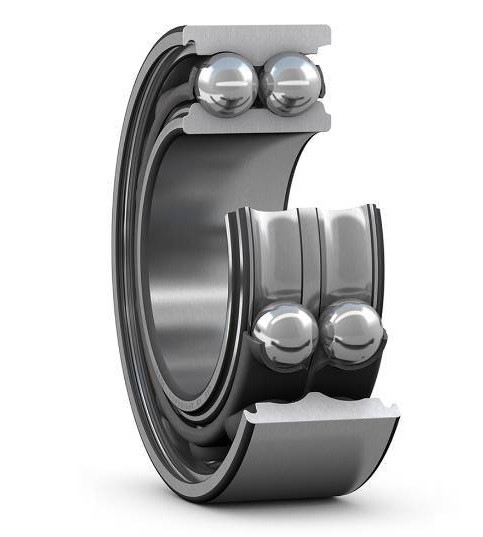

FAG 3316 kuličkové ložisko s kosoúhlým stykem

Dvouřadé kuličkové ložisko s kosoúhlým stykem FAG 3316 o rozměrech 80x170x68,3 mm. Nabízí vysokou radiální i obousměrnou axiální únosnost díky stykovému úhlu 35° a robustní ocelové kleci.

Výrobce:: FAG
Kód artiklu:: 328105
Katalogové číslo:: L.3316 FAG
EAN:: 4012801196840
Množství skladem: 0 ks
Skladem u dodavatele: 31 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Když objednáte do 14:00 hodin, zboží doručíme 21. 5. 2026

Cena s DPH 9 250,25 Kč

Cena bez DPH 7 644,41 Kč

Porovnat

Popis produktu

FAG 3316 kuličkové ložisko s kosoúhlým stykem

Dvouřadé kuličkové ložisko s kosoúhlým stykem FAG 3316 představuje vysoce výkonnou jednotku s masivním vnitřním a vnějším kroužkem. Konstrukce tohoto typu odpovídá uspořádání dvou jednořadých ložisek s kosoúhlým stykem do 'O', je však kompaktnější v šířkovém rozměru. Ložisko je navrženo pro přenos vysokých radiálních sil a axiálních sil v obou směrech, přičemž stykový úhel α = 35° zajišťuje vysokou axiální zatížitelnost.

Alternativní označení a identifikace:

Typové označení: 3316, 3316 FAG, 3316A FAG, 3316-BD-XL FAG
Ekvivalenty: 3316A SKF, 3316 BTC
Výrobní kódy: 016713907-0000 (Schaeffler), 10012239
EAN: 4012801196840
Další zápisy: FAG3316, 3316FAG, SCHAEFFLER3316

Geometrie a konstrukční prvky

Konstrukce: Dvouřadé provedení s plnicími drážkami dle DIN 628-3.
Klec: Robustní lisovaná ocelová klec pro vedení valivých těles.
Profil díry: Válcová díra pro standardní montáž na hřídel.
Materiál: Standardní vysoce čistá ocel pro valivá ložiska s vysokou únavovou pevností.
Uspořádání: Pevná konstrukce bez dělených kroužků v standardním provedení.

Parametr	Hodnota
Vnitřní průměr (d)	80 mm
Vnější průměr (D)	170 mm
Šířka (B)	68,3 mm
Dynamická únosnost (Cr)	208 000 N
Statická únosnost (C0r)	226 000 N
Mezní otáčky (nG)	4 150 1/min
Referenční otáčky (nθr)	3 900 1/min
Stykový úhel (α)	35°
Třída přesnosti	P0 / PN (ABEC 1)
Vnitřní radiální vůle	CN (normální)
Teplotní rozsah	-20 °C až +150 °C
Hmotnost	6,79 kg
Těsnění	Bez těsnění (otevřené)

Hlavní výhody a funkční charakteristika

Obousměrná axiální únosnost: Schopnost zachycovat klopné momenty díky uspořádání valivých drah.
Vysoká tuhost: Dvouřadé provedení poskytuje vyšší tuhost uložení oproti jednotlivým ložiskům.
Tepelná stabilita: Standardní stabilizace pro provozní teploty do +120 °C, s krátkodobými špičkami až do +150 °C.
Kvalita FAG: Vysoká preciznost výroby Schaeffler Group zaručuje dlouhou provozní životnost a nízké vibrace.

Oblast použití

Strojírenství: Uložení hřídelí v převodovkách a čerpadlech.
Průmyslové pohony: Elektromotory s vysokým axiálním tahem.
Zpracovatelský průmysl: Ventilátory, kompresory a textilní stroje.
Zemědělská technika: Náboje kol a hnací ústrojí vystavená kombinovanému namáhání.

Parametry

Číslo výrobce	016713907-0000
Klec	ocelová
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	80
Průměr D (mm)	170
Šířka B (mm)	68,3
Teplota maximální °C	+150
Teplota minimální °C	-20
Těsnění	bez těsnění
Tvar vnějšího kroužku	bez příruby / drážky
Typ	kuličkové ložisko s kosoúhlým stykem
Úhel ( ° )	není udáno, většinou 30-40°
Vůle	normální
Značení	3316
Značka výrobce	FAG
