FAG 33116 kuželíkové ložisko

FAG 33116 kuželíkové ložisko

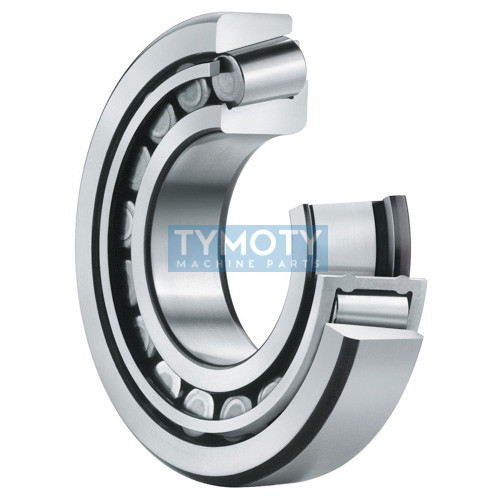

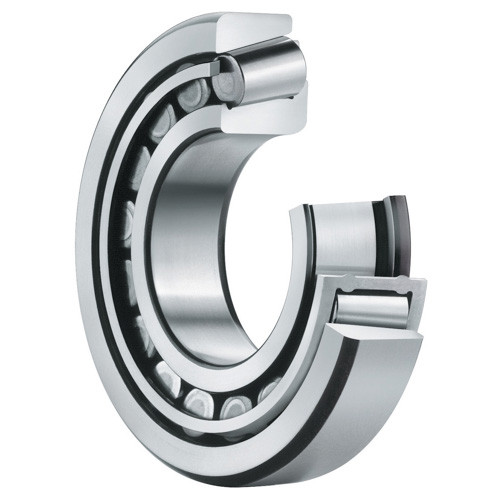

FAG 33116 je vysoce výkonné jednořadé kuželíkové ložisko prémiové kvality, navržené pro přenos kombinovaného radiálního a axiálního zatížení v jednom směru. Tato ložiska jsou tvořena kuželovými válečky uspořádanými mezi kuželovými oběžnými drahami na vnitřním a vnějším kroužku. Konstrukce odpovídá normám DIN ISO 355 a DIN 720, což zajišťuje plnou zaměnitelnost a vysoký standard provedení v souladu s požadavky průmyslových aplikací.

Alternativní označení a identifikace

Typové značení: 33116 FAG, 33116-DY FAG, 33116-H FAG, 016713761-0000
Ekvivalenty a náhrady: 33116 SKF, 33116-90KA2 Timken, 33116 NKE, 33116 NRB, 33116 KFB Clarfeld, 33116 ISB, T3DE080 (ISO 10317 / ISO 355)
Identifikátory: EAN: 4012801049481, PID: 33116, KEYWORDS: 10012186, 33116FAG, SCHAEFFLER33116

Geometrie a konstrukční prvky

• Hlavní rozměry: Vnitřní průměr 80 mm, vnější průměr 130 mm a celková šířka 37 mm.
• Rozebíratelnost: Konstrukce ložiska je rozebíratelná na vnější kroužek (cup) a vnitřní kroužek s klecí a válečky (cone), což usnadňuje montáž a údržbu.
• Třída přesnosti: Standardně vyráběno v toleranční třídě P6X (Class 6X) podle ISO 492:2014.
• Klec: Robustní lisovaná ocelová klec (okenního typu) vedená válečky zajišťuje stabilitu při vysokých otáčkách.
• Uspořádání: Jednořadé provedení určené pro samostatnou montáž nebo pro montáž v párech (uspořádání do X, O nebo tandem).

Funkční charakteristika

Ložisko FAG 33116 je schopno přenášet značné radiální síly i axiální síly působící v jednom směru. Díky optimalizované geometrii a kuželovým plochám dochází k rovnoměrnému rozložení napětí v kontaktu válečků s oběžnou drahou, což minimalizuje tření a prodlužuje životnost stroje. Schopnost přenášet axiální zatížení se zvyšuje se zvětšujícím se stykovým úhlem.

Montáž a údržba

Vzhledem k tomu, že kuželíková ložiska přenášejí axiální síly pouze v jednom směru, musí být ložisko FAG 33116 namontováno proti druhému kuželíkovému ložisku, které zajišťuje vedení v opačném směru. Při instalaci je nutné dodržet předepsané montážní rozměry, zejména maximální poloměr zaoblení hřídele (ra max 2 mm) a tělesa (rb max 1,5 mm). Ložisko je dodáváno v neutěsněném provedení a je vhodné pro mazání jak plastickým mazivem, tak olejem.

Oblasti použití

Tento typ ložiska nachází uplatnění v širokém spektru průmyslových odvětví, zejména v převodovkách, nápravách vozidel, vřetenech obráběcích strojů a v dalších aplikacích vyžadujících vysokou tuhost uložení a přesnost při vysokém zatížení.
