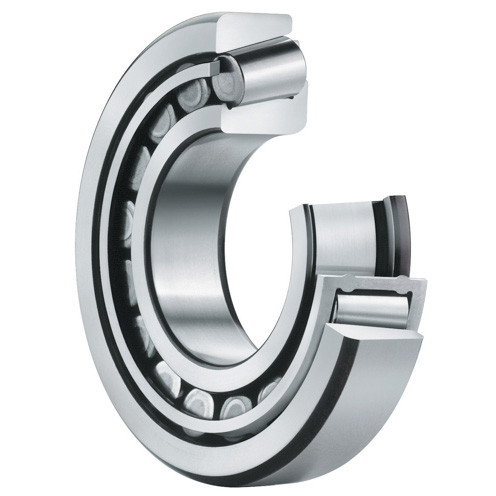

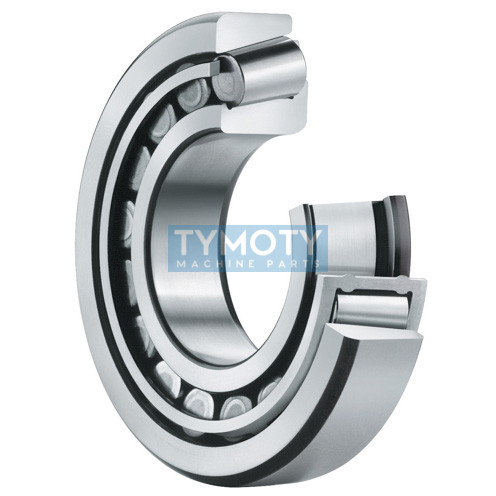

FAG 33018 kuželíkové ložisko

FAG 33018 kuželíkové ložisko

Jednořadé kuželíkové ložisko FAG 33018 je precizní strojní součást navržená pro zachycování vysokých kombinovaných radiálních a axiálních sil v jednom směru. Skládá se ze dvou oddělitelných částí: vnitřního kroužku s klecí a sadou valivých tělísek (kuželíků) a vnějšího kroužku. Tato konstrukce odpovídá normám DIN ISO 355 a DIN 720, což zajišťuje plnou zaměnitelnost v průmyslových aplikacích. Ložisko je vyrobeno z vysokostěnné ložiskové oceli a je dodáváno v otevřeném provedení bez těsnění, určené pro mazání olejem nebo plastickým mazivem.

Alternativní označení a identifikace

Tento produkt je v technické praxi znám také pod těmito označeními a kódy náhrad:

• 33018 FAG / 33018-XL FAG / 33018-H FAG
• SKF 33018
• Timken: 33018, 33018-90KA1, 33018-90KA8
• Fersa: 33018F A&S
• MTK 33018
• Srovnávací označení dle ISO 10317 / ISO 355: T2CE090
• EAN: 4012801049320, 4064328809284
• PID: 016713389-0000

Geometrie a konstrukce

• Konstrukční typ: Jednořadé kuželíkové ložisko s válcovou dírou.
• Klec: Lisovaná ocelová klec (window cage), vedená válečky.
• Třída přesnosti: P0/PN (standard) resp. ABEC 1, s tolerancí P6X dle ISO 492:2014.
• Vlastnosti: Oddělitelná konstrukce usnadňuje montáž a demontáž komponent.
• Rozsah dodávky: Kompletní ložisko (vnitřní a vnější kroužek).

Konstrukční vlastnosti

Ložisko FAG 33018 se vyznačuje optimalizovanou vnitřní geometrií, která minimalizuje tření a generování tepla při vysokých otáčkách. Díky kontaktnímu úhlu (faktor e = 0,27) je ložisko schopno efektivně přenášet axiální síly. Vzdálenost mezi vrcholy tlakových kuželů (a) činí 28 mm, což přispívá k tuhosti uložení.

Montáž a údržba

Vzhledem k tomu, že se jedná o jednořadé kuželíkové ložisko, musí být pro zachycení axiálních sil v obou směrech montováno v zrcadlovém uspořádání (do dvojice) s druhým kuželíkovým ložiskem. Při montáži je nutné dodržet minimální poloměry zaoblení hřídele (ra max 2 mm) a tělesa (rb max 1,5 mm). Ložisko vyžaduje pravidelné domazávání v závislosti na provozních podmínkách a zvoleném způsobu mazání (olejová lázeň nebo plastické mazivo).
