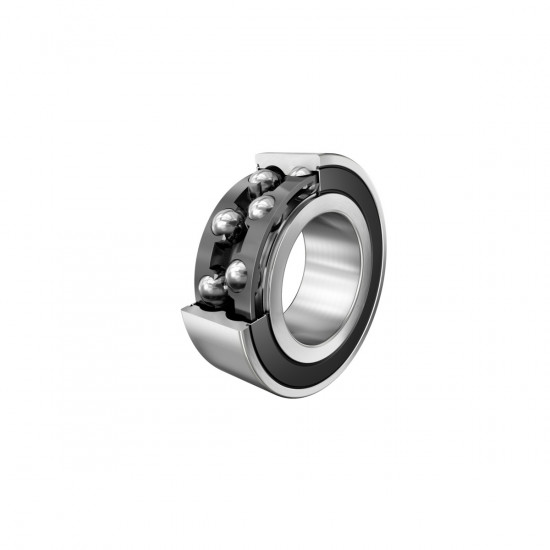

FAG 3211-BD-XL-2HRS-TVH kuličkové ložisko s kosoúhlým stykem

FAG 3211-BD-XL-2HRS-TVH kuličkové ložisko s kosoúhlým stykem

FAG 3211-BD-XL-2HRS-TVH je vysoce výkonné dvouřadé kuličkové ložisko s kosoúhlým stykem v prémiovém provedení X-life. Tato konstrukční řada je navržena pro přenos vysokých radiálních i axiálních sil v obou směrech. Ložisko disponuje stykovým úhlem 30°, nemá plnicí drážky (označení BD) a je vybaveno kontaktním břitovým těsněním na obou stranách. Díky technologii X-life dosahuje delší provozní životnosti, vyšší dynamické únosnosti a nižšího tření ve srovnání se standardními modely.

Alternativní označení a identifikace

• Výrobce: FAG (skupina Schaeffler)
• Číslo výrobce (MPN): 062990179-0000 / 0629901790000
• EAN: 4012802405262, 4064328179295
• Ekvivalenty: 3211-BD-2HRS-TVH FAG, INA 3211-BD-2HRS-TVH, 3211-B-2RSR-TVH, 3211-B-2RS-TNH, L.3211-2RS TVH FAG
• PID / Klíčová slova: 10110809, 3211BDXL2HRSTVH, SCHAEFFLER3211

Geometrie a konstrukční prvky

• X-life (XL): Optimalizovaná vnitřní konstrukce, vyšší kvalita oběžných drah a valivých těles pro maximální výkon.
• BD: Modifikovaná vnitřní konstrukce se stykovým úhlem 30°, bez plnicích drážek pro vyšší axiální stabilitu.
• 2HRS: Oboustranné břitové těsnění z nitrilové pryže (NBR), které zajišťuje ochranu proti nečistotám a udržuje mazivo uvnitř ložiska.
• TVH: Masivní plastová klec z polyamidu 6,6 zesíleného skelnými vlákny, vedená kuličkami.
• S0: Tepelná stabilizace kroužků pro provozní teploty až do +150 °C.
• GA13: Přednaplněno vysoce kvalitním mazivem pro celoživotní bezúdržbový provoz.

Hlavní výhody a funkční charakteristika

• Všesměrná únosnost: Schopnost zachytit vysoké radiální síly a axiální síly v obou směrech díky dvouřadému uspořádání.
• Bezúdržbový provoz: Celoživotní náplň maziva GA13 v kombinaci s účinným těsněním 2HRS eliminuje potřebu domazávání.
• Energetická účinnost: Nižší třecí moment a vývin tepla oproti starším typům těsnění (RSR).
• Vysoká přesnost: Třída tolerance P6 zajišťuje klidný chod a nízké vibrace v náročných aplikacích.

Pokyny k montáži a údržbě

Ložisko je dodáváno ve stavu připraveném k okamžité montáži, naplněné mazivem. Při instalaci je nutné dbát na čistotu prostředí a vyhnout se přímým úderům na kroužky ložiska. Doporučený průměr osazení hřídele (da min) je 64 mm a tělesa (Da max) 91 mm. Maximální poloměr zaoblení (ra max) činí 1,5 mm. Díky těsnění 2HRS je ložisko vhodné pro střední otáčky a prostředí se středním rizikem znečištění.
