FAG 3204-BD-XL-2HRS-TVH kuličkové ložisko s kosoúhlým stykem

FAG 3204-BD-XL-2HRS-TVH kuličkové ložisko s kosoúhlým stykem

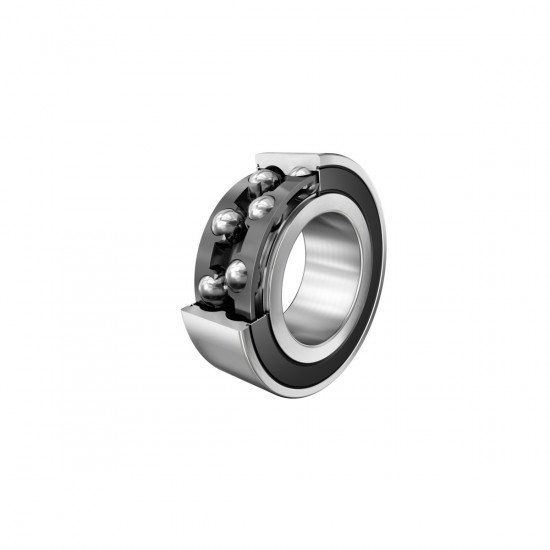

Dvouřadé kuličkové ložisko s kosoúhlým stykem FAG 3204-BD-XL-2HRS-TVH v prémiovém provedení X-life představuje vysoce výkonnou jednotku s modifikovanou vnitřní konstrukcí. Ložisko je navrženo bez plnicích drážek (provedení BD) a disponuje stykovým úhlem 30 stupňů. Konstrukční uspořádání valivých těles odpovídá dvojici jednořadých kosoúhlých ložisek v konfiguraci "O" (zády k sobě), což ložisku umožňuje přenášet vysoká radiální zatížení a axiální zatížení v obou směrech při zachování vysoké tuhosti uložení.

Alternativní označení a identifikace:

• Značení výrobce: 3204-BD-XL-2HRS-TVH
• EAN: 4012802474626
• Číslo výrobce (MPN): 062599372-0000
• Ekvivalenty a náhrady: 3204-BD-2HRS-TVH, INA 3204-2RS, 3204BDXL2HRSTVH
• Další identifikátory: 10110749, SCHAEFFLER 3204, PID 3204-BD-XL-2HRS-TVH

Konstrukční prvky a materiály

• X-life provedení: Optimalizovaná geometrie oběžných drah a kvalita povrchu zajišťují vyšší dynamickou únosnost, nižší tření a delší provozní životnost.
• Těsnění 2HRS: Oboustranné břitové těsnění z nitrilové pryže (NBR) navulkanizované na ocelové kroužky. Zajišťuje vysokou těsnost proti prachu a vlhkosti při zachování nízkého třecího momentu.
• Klec TVH: Masivní klec z polyamidu PA66 zesíleného skelnými vlákny, vedená valivými tělesy.
• Materiál: Standardní vysoce kvalitní ložisková ocel s tepelnou stabilizací kroužků až do +120 °C.
• Mazivo: Ložisko je naplněno plastickým mazivem GA14 pro celou dobu životnosti, nevyžaduje údržbu.

Funkční charakteristika

Díky provedení X-life ložisko vykazuje nižší vývin tepla při vysokých otáčkách a snížené nároky na údržbu. Oboustranné břitové těsnění 2HRS poskytuje ochranu proti vnějším kontaminantům, což prodlužuje intervaly výměny v náročných provozech. Stykový úhel 30° je optimalizován pro zachycení významných axiálních sil v obou směrech současně s radiálním zatížením.

Oblast použití

Toto ložisko je určeno pro uložení v průmyslových převodovkách, čerpadlech, ventilátorech a vřetenech obráběcích strojů, kde je vyžadována vysoká přesnost chodu (P6), kompaktní konstrukce a schopnost zachycovat kombinované zatížení bez nutnosti doplňování maziva.

Montáž a údržba

Ložisko je dodáváno jako uzavřená jednotka naplněná mazivem. Při montáži je nutné dbát na správné dosednutí ramen hřídele (da min 25,6 mm) a tělesa (Da max 41,4 mm). Vzhledem k polyamidové kleci je nutné při ohřevu před montáží nepřekračovat teplotní limity materiálu. Ložisko je bezúdržbové po celou dobu své životnosti.
