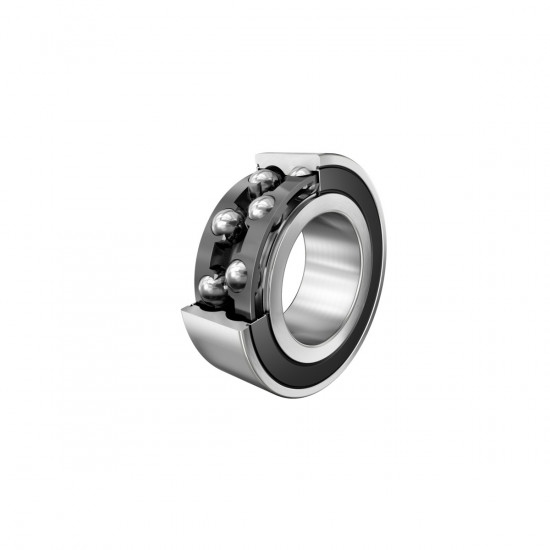

FAG 3204-BD-XL-2HRS-TVH-C3 kuličkové ložisko s kosoúhlým stykem

Dvouřadé kuličkové ložisko s kosoúhlým stykem FAG 3204-BD-XL-2HRS-TVH-C3 v provedení X-life s rozměry 20x47x20,6 mm. Disponuje oboustranným těsněním, polyamidovou klecí a zvětšenou vůlí C3.

Výrobce:: FAG
Kód artiklu:: 327177
Katalogové číslo:: L.3204-2RS C3 FAG
EAN:: 4012802474640
Množství skladem: 4 ks
Skladem u dodavatele: 348 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 19. 5. 2026

Cena s DPH 738,77 Kč

Cena bez DPH 610,52 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	610,52 Kč	738,77 Kč	738,77 Kč

Popis produktu

FAG 3204-BD-XL-2HRS-TVH-C3 kuličkové ložisko s kosoúhlým stykem

Ložisko FAG 3204-BD-XL-2HRS-TVH-C3 je vysoce výkonné dvouřadé kuličkové ložisko s kosoúhlým stykem v provedení X-life, které se vyznačuje vyšší únosností a delší provozní životností. Konstrukce odpovídá uspořádání dvojice jednořadých ložisek do tvaru "O" (zády k sobě), což zajišťuje vysokou tuhost uložení a schopnost přenášet radiální i obousměrná axiální zatížení. Ložisko je vybaveno oboustranným břitovým těsněním 2HRS a zvětšenou radiální vůlí C3.

Alternativní označení a identifikace:

Výrobce: FAG (člen skupiny Schaeffler)
Číslo výrobce: 062599372-0030
EAN: 4012802474640
Alternativní zápisy: 3204-BD-XL-2HRS-TVH-C3, 3204-BD-2HRS-TVH-C3, 3204BDXL2HRSTVHC3, 3204FAG, SCHAEFFLER 3204
Předchůdce / Náhrady: FAG 3204-2RS-C3

Geometrie a konstrukce:

X-life (XL): Optimalizovaná vnitřní konstrukce pro zvýšenou dynamickou únosnost a snížení tření.
BD: Modifikovaná vnitřní konstrukce se stykovým úhlem 30° bez plnicích drážek.
2HRS: Kontaktní břitové těsnění z nitril-butadienové pryže (NBR) na obou stranách, navulkanizované na ocelový výztužný kroužek.
TVH: Masivní klec z polyamidu PA66 zesíleného skelnými vlákny, vedená kuličkami.
Vůle C3: Axiální vnitřní vůle větší než normální, vhodná pro eliminaci tepelné roztažnosti nebo vysoké otáčky.

Parametr	Hodnota
Vnitřní průměr (d)	20 mm
Vnější průměr (D)	47 mm
Šířka (B)	20,6 mm
Dynamická únosnost (Cr)	20 600 N
Statická únosnost (C0r)	12 900 N
Mezní únavové zatížení (Cur)	900 N
Mezní otáčky (nG)	12 100 1/min
Stykový úhel	30°
Třída přesnosti	P6 (ABEC 3)
Teplotní rozsah	-20 °C až +120 °C (krátkodobě dle maziva až +120 °C)
Hmotnost	0,155 kg
Mazivo	Plastické mazivo s nízkou hlučností (GA14)
Dosedací plocha hřídele (da min)	25,6 mm
Dosedací plocha tělesa (Da max)	41,4 mm
Vzdálenost vrcholů tlakových kuželů (a)	27,9 mm

Hlavní výhody a funkční charakteristika:

Vysoká únosnost: Díky provedení X-life dosahuje ložisko výrazně vyšší dynamické únosnosti oproti standardním verzím.
Bezúdržbový provoz: Ložisko je z výroby naplněno vysoce kvalitním plastickým mazivem a utěsněno, což zajišťuje doživotní mazání.
Ochrana proti nečistotám: Břitové těsnění 2HRS účinně chrání vnitřní prostor před prachem, vlhkostí a únikem maziva.
Snížené tření: Optimalizovaný kontakt valivých těles minimalizuje vývin tepla a energetické ztráty.

Montáž a údržba:

Uspořádání: Konstrukce v konfiguraci O umožňuje zachycení klopných momentů, ložisko je nerozebíratelné.
Stabilizace: Kroužky jsou tepelně stabilizovány pro provozní teploty do +120 °C.
Instalace: Při montáži je nutné dbát na správné dosedací rozměry (da min, Da max) a vyhnout se přímým úderům na kroužky ložiska.

Způsoby balení

Název	Množství	Skladem
ks	1	4

Parametry

Číslo výrobce	062599372-0030
Klec	polyamidová
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	20
Průměr D (mm)	47
Předchůdce (staré značení)	FAG 3204-2RS-C3
Šířka B (mm)	20,6
Šířka W (mm)	328204
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	oboustranné - pryž
Tvar vnějšího kroužku	bez příruby / drážky
Typ	kuličkové ložisko s kosoúhlým stykem
Úhel ( ° )	30°
Vůle	C3 - mírně zvětšená
Značení	3204-BD-XL-2HRS-TVH-C3
Značka výrobce	FAG
