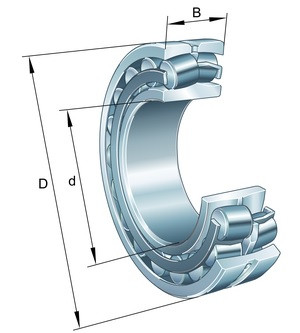

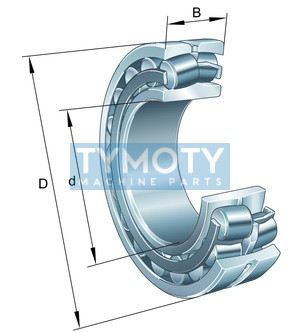

FAG 22224-E1-XL-K soudečkové ložisko

Prémiové soudečkové ložisko FAG 22224-E1-XL-K v provedení X-life s kuželovou dírou 1:12 a ocelovou klecí. Disponuje zvýšenou únosností dle DIN 635-2 a je určeno pro vysoká radiální i axiální zatížení.

Výrobce:: FAG
Kód artiklu:: 615664
Katalogové číslo:: L.22224 E1-XL-K FAG
EAN:: 4026677827289
Množství skladem: 1 ks
Skladem u dodavatele: 29 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 15. 5. 2026

Cena s DPH 7 074,14 Kč

Cena bez DPH 5 846,07 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	5 846,07 Kč	7 074,14 Kč	7 074,14 Kč

Popis produktu

FAG 22224-E1-XL-K soudečkové ložisko

Ložisko FAG 22224-E1-XL-K je dvouřadé soudečkové ložisko v prémiovém provedení X-life, které se vyznačuje vyšší únosností a delší provozní životností. Toto ložisko je konstruováno s kuželovou dírou (kužel 1:12) a vylepšenou vnitřní konstrukcí E1 pro maximální zatížitelnost. Díky dvěma řadám symetrických soudečkových válečků a společné kulové oběžné dráze na vnějším kroužku ložisko umožňuje naklopení, čímž kompenzuje nesouosost hřídele a průhyby.

Alternativní označení a identifikace:

Typové označení: 22224-E1-XL-K, 22224-E1-K FAG, 22224 E1-XL-K FAG, 22224-E1-K
Ekvivalenty a náhrady: 22224EK FAG, 22224EK SKF, 22224KEJW33 Timken, 22224EKJW33 RHP, 22224EAKE4 NSK, 22224CCK/W33 HFH, 22224ESK FAG, 22224E1K FAG
Identifikátory: PID: 016704436-0000, EAN: 4026677827289, ECLASS: 23-05-09-11

Geometrie a konstrukce

X-life (XL): Optimalizovaný povrch oběžných drah a kvalita oceli pro snížení tření a zvýšení dynamické únosnosti.
Konstrukce E1: Zvýšená únosnost bez středového nákružku na vnitřním kroužku.
Kuželová díra (K): Profil díry v poměru 1:12 pro montáž na kuželové čepy nebo pomocí upínacích a stahovacích pouzder.
Klec JPA: Lisovaná ocelová klec vedená na vnějším kroužku nebo valivých tělesech.
Mazací systém (W33): Obvodová mazací drážka a tři mazací otvory ve vnějším kroužku pro efektivní domazávání.

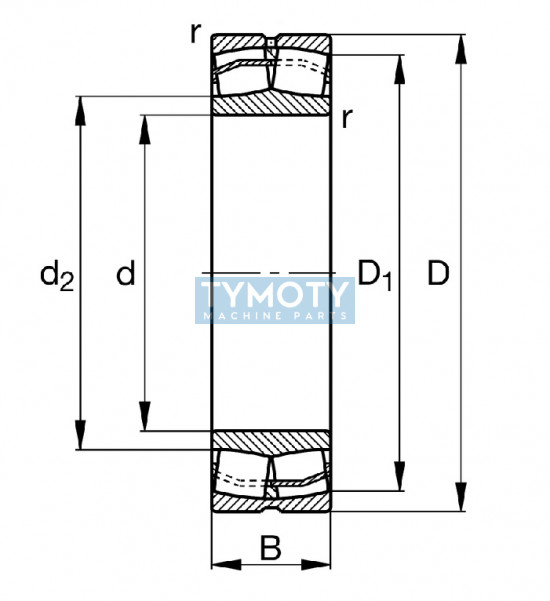

Parametr	Hodnota
Vnitřní průměr (d)	120 mm
Vnější průměr (D)	215 mm
Šířka (B)	58 mm
Dynamická únosnost (Cr)	640 000 N
Statická únosnost (C0r)	740 000 N
Mezní únavové zatížení (Cur)	70 000 N
Mezní otáčky (nG)	3 650 1/min
Referenční otáčky (n?r)	2 700 1/min
Hmotnost	8,65 kg
Teplotní rozsah	-30 °C až +200 °C
Radiální vnitřní vůle	CN (normální)
Norma	DIN 635-2
Výpočtový koeficient (e)	0,25
Výpočtový koeficient (Y1)	2,71
Výpočtový koeficient (Y2)	4,04
Výpočtový koeficient (Y0)	2,65

Hlavní výhody / Funkční charakteristika

Vysoká radiální únosnost: Ideální pro těžké průmyslové aplikace s vysokým zatížením.
Obousměrná axiální únosnost: Schopnost přenášet axiální síly v obou směrech.
Kompenzace nesouososti: Statická i dynamická úhlová naklopitelnost bez negativního vlivu na životnost.
Tepelná stabilita: Standardní provoz až do +200 °C (krátkodobě).

Montáž a údržba

Ložisko je dodáváno v nezakrytém provedení a vyžaduje odpovídající mazání olejem nebo plastickým mazivem. Vzhledem ke kuželové díře (K) je při montáži nutné kontrolovat redukci radiální vůle. Doporučené příslušenství pro montáž zahrnuje upínací pouzdro H3124 nebo stahovací pouzdro AHX3124.

Způsoby balení

Název	Množství	Skladem
ks	1	1

Parametry

Číslo výrobce	016704436-0000
Klec	ocelová
Materiál	ocel
Profil díry	kuželová (1:12)
Průměr d (mm)	120
Průměr D (mm)	215
Šířka B (mm)	58
Šířka W (mm)	615227
Teplota maximální °C	+200
Teplota minimální °C	-30
Těsnění	bez těsnění
Tvar vnějšího kroužku	maz. drážka s mazacími otvory
Typ	soudečkové ložisko
Vůle	normální
Značení	22224-E1-XL-K
Značka výrobce	FAG
