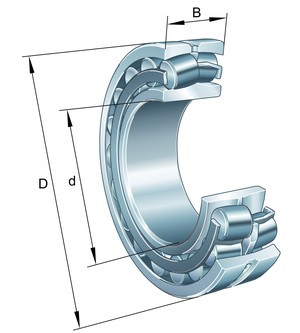

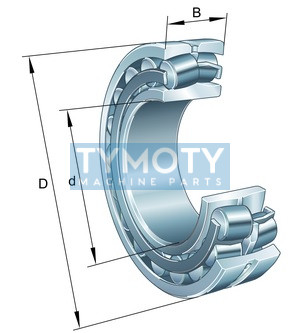

FAG 22218-E1-XL soudečkové ložisko

FAG 22218-E1-XL soudečkové ložisko

FAG 22218-E1-XL je vysoce výkonné dvouřadé soudečkové ložisko v prémiovém provedení X-life, které se vyznačuje optimalizovanou vnitřní konstrukcí pro vyšší únosnost a delší životnost. Ložisko je konstruováno podle normy DIN 635-2 a disponuje zvýšenou únosností (označení E1) bez středové příruby na vnitřním kroužku. Je určeno pro přenášení extrémních radiálních zatížení a současně axiálních sil v obou směrech, přičemž konstrukce umožňuje kompenzovat nesouosost a průhyby hřídele.

Alternativní označení a identifikace:

22218-E1-XL FAG, 22218-E1-XL>A FAG, 22218-E1, 019000413-0000, 22218E1XL, EAN 4026677808974. Ekvivalenty: SKF 22218E, Timken 22218EJW33, RHP 22218EJW33, NKE 22218-E-W33, NSK 22218EAE4, ISB 22218CC W33, KIS 22218C W33, Craft 22218CCW33.

Konstrukční prvky a materiálové složení:

• X-life (XL): Standard kvality Schaeffler zajišťující vyšší hustotu výkonu, nižší tření a delší servisní intervaly.
• Provedení E1: Zesílená vnitřní konstrukce pro maximální dynamickou a statickou únosnost.
• Klec JPA: Dvoudílná lisovaná ocelová klec s vysokou pevností, vedená vnějším kroužkem.
• Systém mazání: Mazací drážka a tři mazací otvory (ns = 6,5 mm, ds = 3,2 mm) ve vnějším kroužku pro efektivní domazávání.
• Geometrie otvoru: Válcová díra (Z) určená pro přímou montáž na hřídel.
• Materiál: Vysoce čistá ložisková ocel se stabilizací pro provozní teploty až do +200 °C.

Technická specifikace a funkční charakteristika:

Ložisko je navrženo pro náročné provozní podmínky, kde dochází k úhlovému naklopení vnějšího kroužku vůči vnitřnímu (statická i dynamická úhlová chyba). Díky absenci středové vodící příruby a optimalizovanému profilu soudečků vykazuje nízký vývin tepla při vysokých otáčkách. Mazací systém W33 ve vnějším kroužku usnadňuje distribuci plastického maziva nebo oleje přímo do valivého prostoru.

Oblast použití / Příklady aplikací:

• Těžké strojírenství a hutní průmysl.
• Průmyslové převodovky a drcení materiálu.
• Papírenské stroje a válcovací stolice.
• Ventilátory a dmychadla s vysokým zatížením hřídele.

Montáž a údržba:

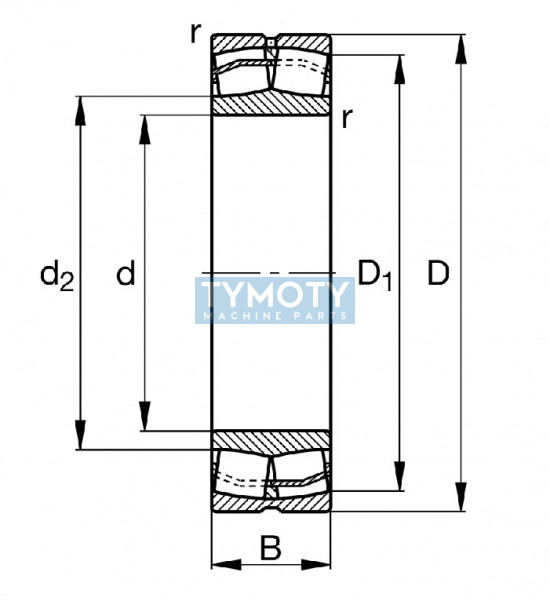

Při montáži na hřídel je nutné dodržet předepsané lícování pro válcovou díru. Minimální průměr osazení hřídele (da min) je 101 mm, maximální průměr osazení tělesa (Da max) činí 149 mm. Ložisko je dodáváno v otevřeném provedení bez těsnění, což vyžaduje zajištění externího utěsnění v uložení a pravidelný mazací plán skrze integrovanou drážku a otvory.
