CODEX 6203 ZZ NR kuličkové ložisko

CODEX 6203 ZZ NR kuličkové ložisko

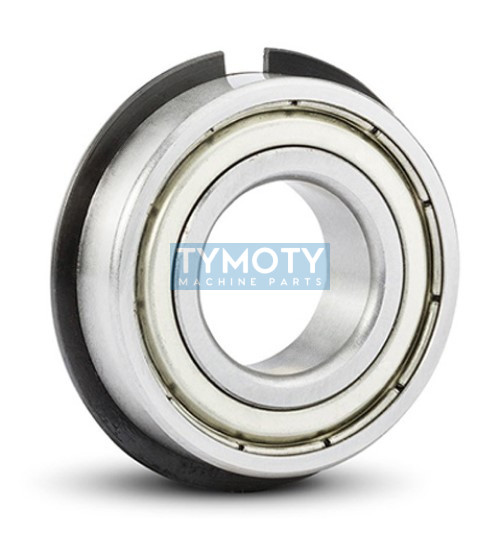

CODEX 6203 ZZ NR je jednořadé radiální kuličkové ložisko s hlubokou oběžnou dráhou, které je konstruováno pro vysoké otáčky a přenos radiálního i axiálního zatížení v obou směrech. Toto ložisko je z výroby opatřeno bezkontaktním plechovým těsněním na obou stranách a speciální drážkou s pojistným kroužkem na vnějším kroužku pro snadnou axiální fixaci v tělese.

Alternativní označení a identifikace

6203 ZZ NR, 6203-2Z NR, 6203 2Z NR, 6203ZZNR, 6203-2ZNR, L.6203-2Z NR, ložisko 6203-2ZNR, PID 656402.

Konstrukční prvky a vlastnosti

• Těsnění ZZ (2Z): Oboustranné ocelové krycí plechy chrání vnitřní prostor ložiska před hrubými nečistotami a prachem, přičemž umožňují provoz při vysokých otáčkách bez zvýšeného tření.

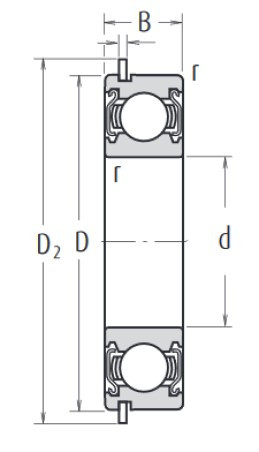

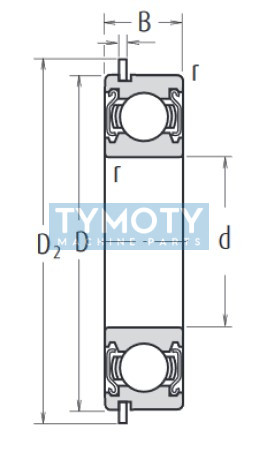

• Provedení NR: Vnější kroužek obsahuje drážku (N) a je osazen pojistným kroužkem (R), což zjednodušuje konstrukci uložení a umožňuje axiální zajištění ložiska v průchozí díře.
• Materiál: Celoocelové provedení z vysokouhlíkové chromové oceli zajišťuje vysokou únosnost a odolnost proti opotřebení.
• Klec: Standardní ocelová klec pro optimální vedení kuliček v oběžných drahách.
• Vůle: Normální radiální vůle vhodná pro standardní provozní podmínky a teploty.

Oblast použití

Ložisko je díky pojistnému kroužku NR ideální pro aplikace, kde je omezený prostor pro osazení v tělese. Typicky se používá v elektromotorech, převodovkách, zemědělské mechanizaci, ventilátorech a v běžných strojírenských sestavách vyžadujících spolehlivé radiální uložení hřídele.

Montáž a údržba

Ložisko CODEX 6203 ZZ NR je dodáváno s celoživotní náplní plastického maziva, což eliminuje potřebu údržby a domazávání během provozu. Při montáži je nutné dbát na správné nalisování, aby nedošlo k poškození těsnicích plechů nebo pojistného kroužku. Pojistný kroužek umožňuje fixaci v tělese bez nutnosti použití dalších vymezovacích podložek.
