CN K 70x76x30 jehlová klec

Jehlová klec CN K 70x76x30

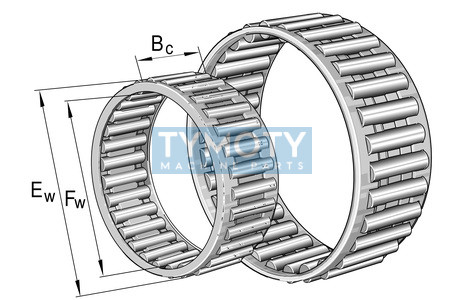

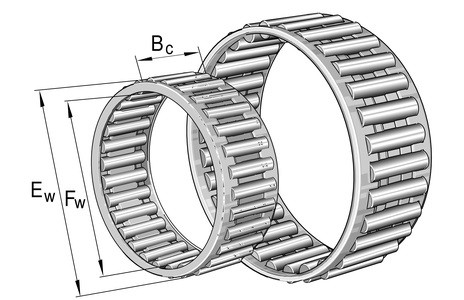

Radiální jehlová klec K 70x76x30 představuje samostatný ložiskový prvek určený pro uložení s vysokou únosností při extrémně malém radiálním zástavbovém prostoru. Skládá se z přesné klece, která zajišťuje vedení jehlových válečků v jejich drahách. Tento typ ložiska nevyžaduje vlastní vnitřní ani vnější kroužek, neboť jehlové válečky se odvalují přímo po oběžných drahách hřídele a tělesa, které musí být zakalené a broušené.

Alternativní označení a identifikace

Tento produkt je v průmyslové praxi znám pod následujícími označeními: K70X76X30 Neutral, K70X76X30-A/-3-5 INA, K70X76X30-A/-2-4 INA, K70X76X30-A-2-4 INA, K70X76X30 NTN, KT70X76X30 NIS, CX K 70x76x30, L.K 70-76-30. Interní ID: 341229.

Konstrukční prvky a geometrie

• Klec: Vyrobena z vysoce kvalitní oceli (v některých případech z technického polymeru), zajišťující přesné vedení a optimální rozestup jehlových válečků.
• Jehlové válečky: Přesně tříděné valivé elementy s vysokou kruhovitostí pro dosažení maximální únosnosti.
• Profil díry: Válcová díra pro standardní radiální montáž.
• Bez těsnění: Otevřená konstrukce umožňující přímé mazání olejem nebo plastickým mazivem v rámci olejové lázně či oběhu.

Oblast použití / Příklady aplikací

Jehlové klece K 70x76x30 jsou ideální pro aplikace, kde hřídel i těleso mohou sloužit jako oběžné dráhy (požadovaná tvrdost povrchu 58-64 HRC). Typické využití zahrnuje:

• Automobilový průmysl (převodovky, uložení planetových kol).
• Průmyslové převodovky a pohonné mechanismy.
• Zemědělská a stavební technika.
• Textilní a tiskařské stroje.

Montáž a údržba

Při montáži je nutné zajistit naprostou čistotu a souosost úložných ploch. Hřídel a díra v tělese musí být tepelně zpracovány na odpovídající tvrdost, aby nedocházelo k deformaci drah. Mazání by mělo odpovídat provozním podmínkám a otáčkám, přičemž otevřená konstrukce klece usnadňuje prostup maziva k valivým elementům.
