CN K 35x40x13 jehlová klec

CN K 35x40x13 jehlová klec

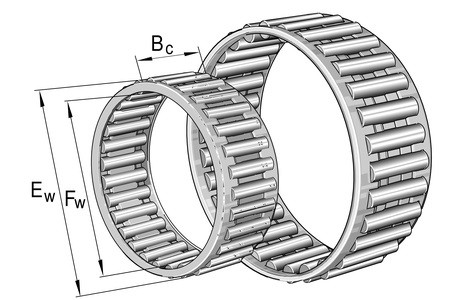

Radiální jehlová klec CN K 35x40x13 (označení K35X40X13) je precizní konstrukční prvek ložiska určený pro aplikace, kde jsou oběžné dráhy vytvořeny přímo na hřídeli a v tělese. Tato sestava jehlových válečků a klece umožňuje dosáhnout maximální radiální únosnosti při extrémně malém zástavbovém prostoru, odpovídajícím pouze průměru jehlových válečků.

Alternativní označení a identifikace

• Identifikační číslo (PID): 340733
• Základní značení: K 35x40x13, K 35-40-13
• Ekvivalenty INA: K35X40X13-A/-1-3, K35X40X13-A/-3-5
• Ekvivalent IKO: KT354013
• Ekvivalent NTN: K35X40X13
• Další označení: CX K 35x40x13, Neutral K35X40X13

Konstrukční a materiálové charakteristiky

• Konstrukce: Jehlová klec bez vnitřního a vnějšího kroužku (Needle roller and cage assembly).
• Vedení valivých těles: Klec zajišťuje přesné paralelní vedení jehlových válečků a jejich rovnoměrné rozložení zatížení.
• Profil díry: Válcová díra pro přímou montáž na broušený čep.
• Těsnění: Otevřené provedení bez integrovaného těsnění pro provoz v olejové lázni nebo plastickém mazivu.

Technická specifikace a vlastnosti

Jehlová klec se vyznačuje vysokou tuhostí a nízkým koeficientem tření. Pro správnou funkci vyžaduje ložiskový uzel, aby povrch hřídele i tělesa sloužil jako oběžná dráha. Tyto povrchy musí být zakaleny (typicky 58-64 HRC) a jemně broušeny na drsnost Ra 0,2 μm, aby byla zajištěna nominální životnost.

Oblast použití / Příklady aplikací

Tento typ ložiska se využívá především v automobilovém průmyslu (převodovky, ojniční uložení), v leteckém průmyslu a ve všeobecném strojírenství u vysokootáčkových strojů, kde je kritickým parametrem úspora hmotnosti a prostorová úspornost.
